Топливный бак — HITACHI EX90L-5

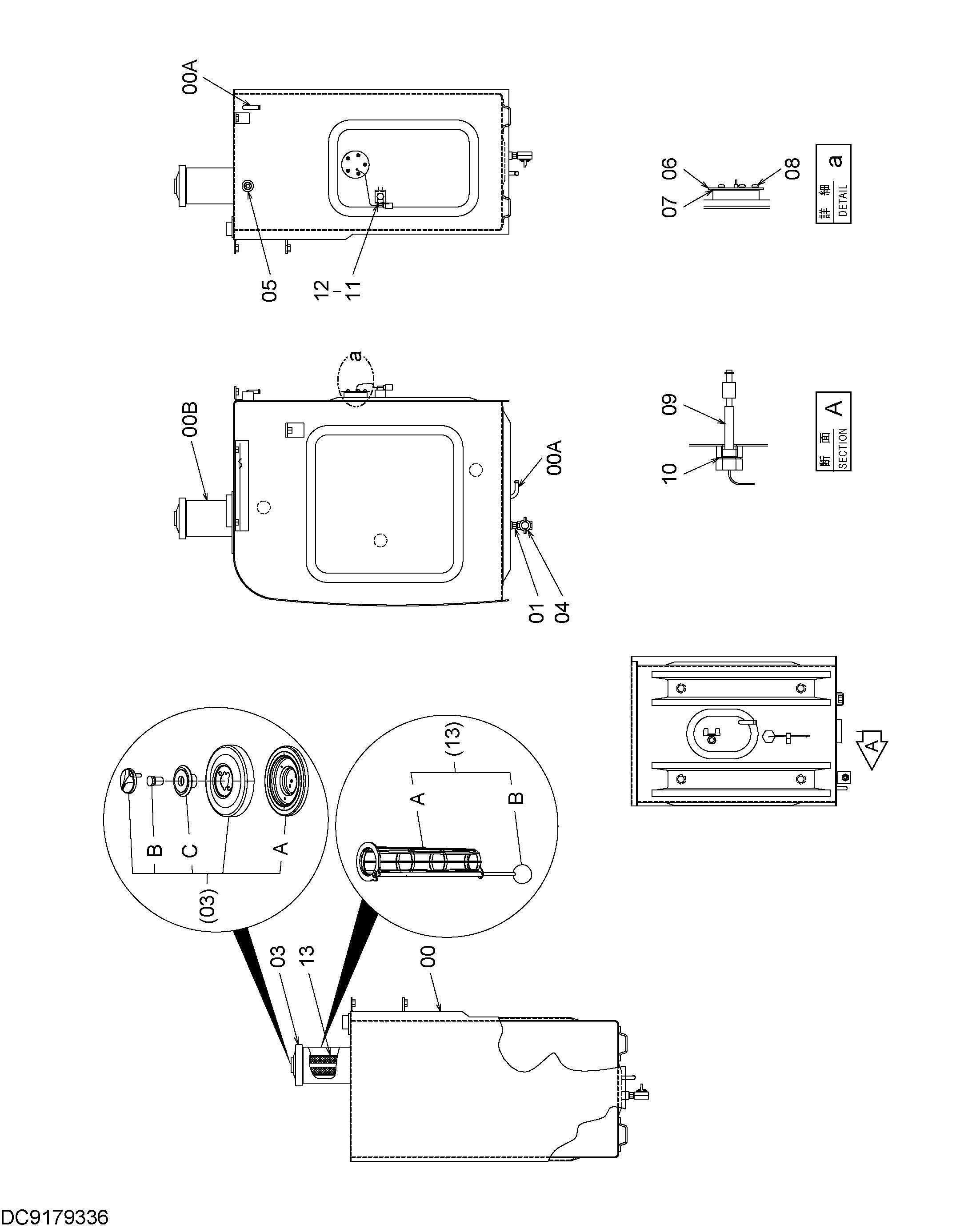

Заводская схема «Топливный бак» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017848 | Топливный бак | 1 |
| 00A | 4249777 | Трубка | 2 |
| 00B | 4121497 | Трубка | 1 |
| 01 | J70782 | Адаптер | 1 |
| 03 | 4361638 | Колпачок | 1 |
| 03A | 4168820 | Манжета резиновый | 1 |
| 03B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 03C | 4355978 | Корпус | 1 |
| 04 | 4374265 | Шаровой клапан | 1 |
| 05 | 94-2013 | Пробка | 1 |
| 06 | 4257128 | Поплавок | 1 |
| 07 | 4269607 | Манжета | 1 |
| 08 | J450510 | Винт с шайбой | 5 |
| 09 | 4259788 | Выключатель уровень | 1 |
| 10 | 4157648 | Уплотнительная шайба | 1 |
| 11 | 4257159 | Кронштейн | 1 |
| 12 | J271016 | Болт с шайбой | 1 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4353560 | Сетчатый фильтр | 1 |
| 13A | 4372619 | Сетчатый фильтр | 1 |
| 13B | 4372620 | Поплавок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
