Отопитель трубопроводы — HITACHI EX90L-5

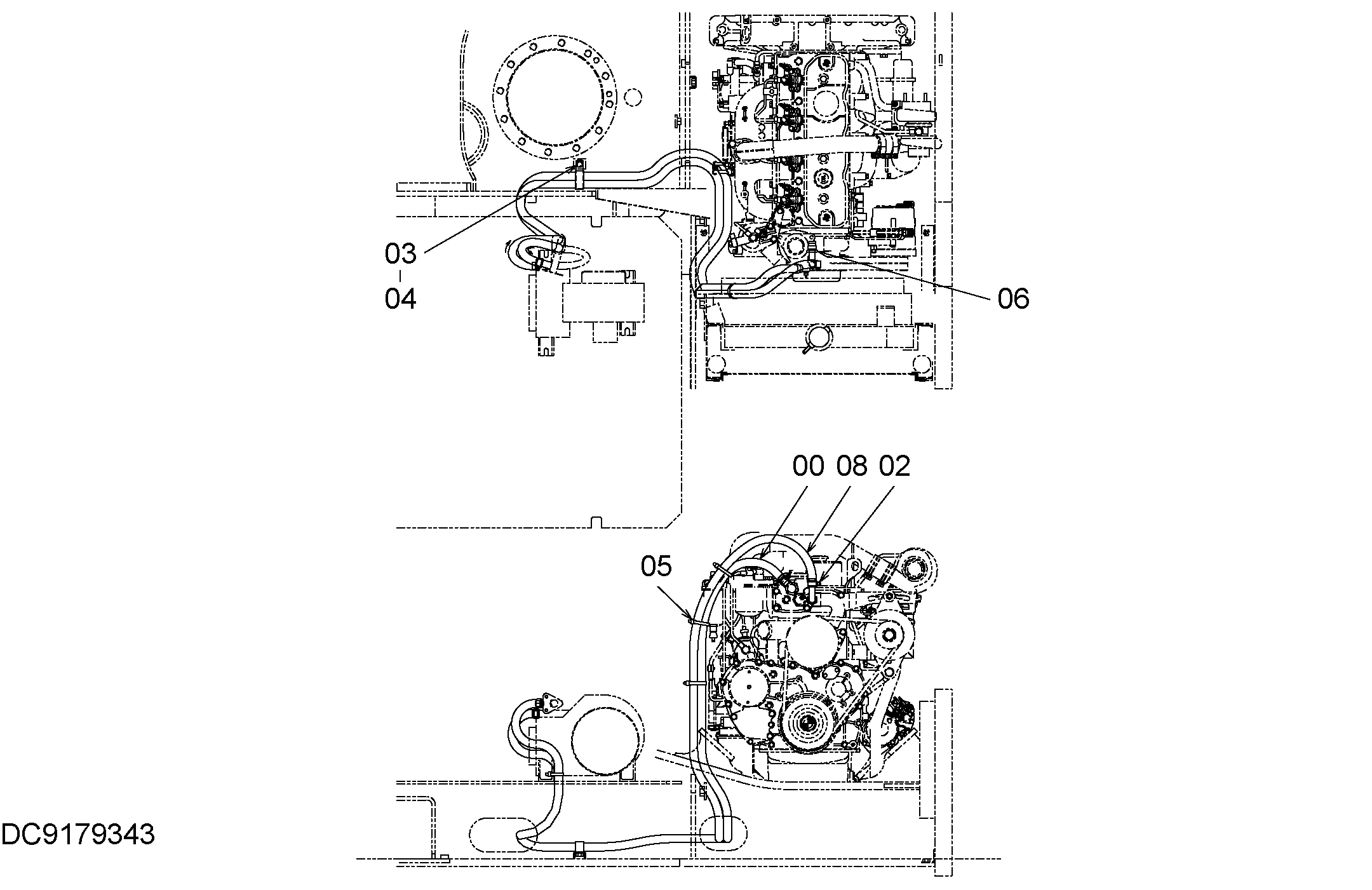

Заводская схема «Отопитель трубопроводы» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4391966	Водяной шланг	1
02	4514699	Хомут шланга	4
03	4192034	Зажим	1
04	J271020	Болт с шайбой	1
04A	J901020	Болт	1
04B	J222010	Шайба	1
05	4055312	Ленточный зажим	4
06	9745899	Соединение трубка	1
08	4424339	Водяной шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
