Дверь (2) — HITACHI EX90L-5

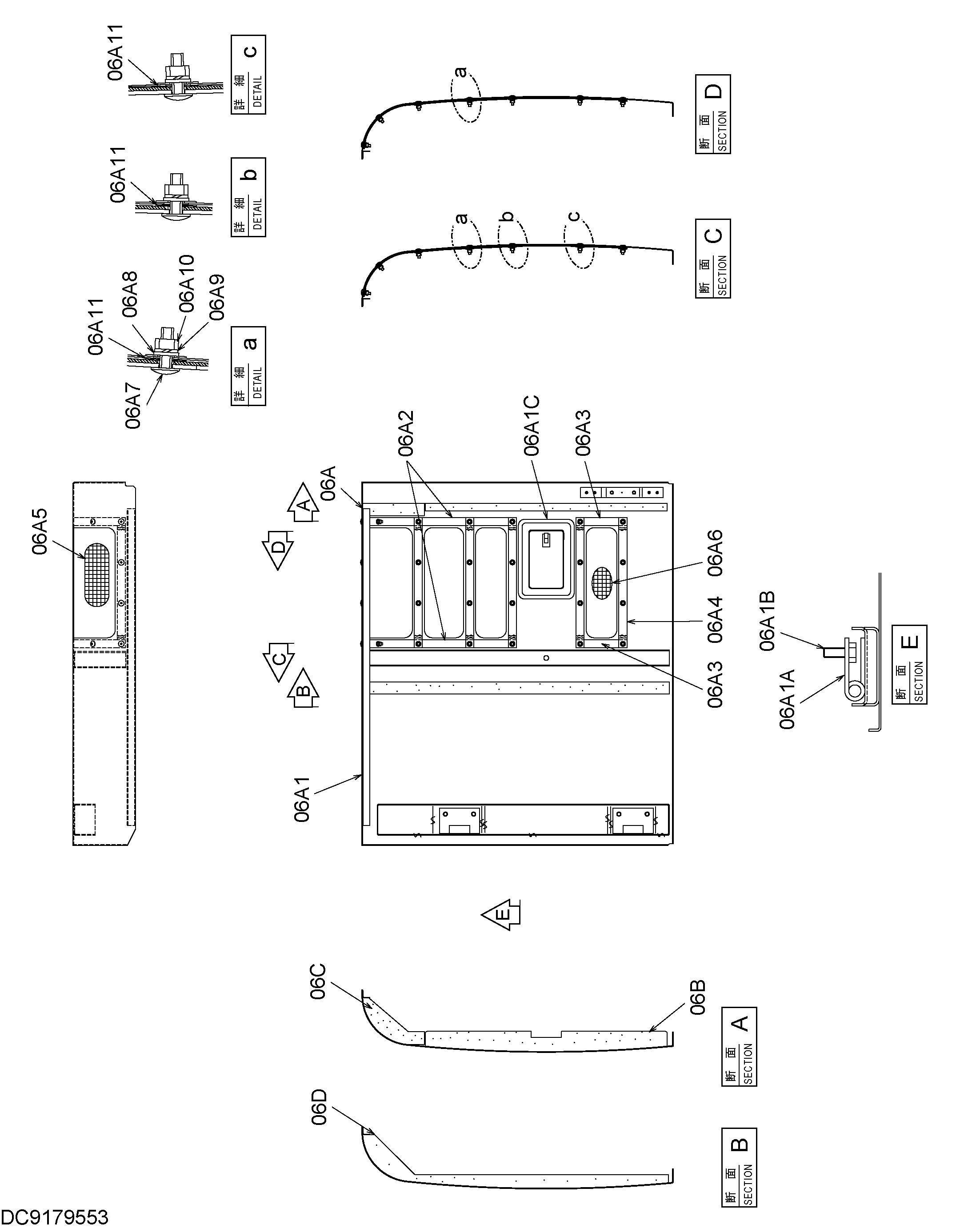

Заводская схема «Дверь (2)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 9179553 | Дверь | 1 |
| 06A | 9179545 | Дверь | 1 |
| 06A1 | 5006245 | Дверь | 1 |
| 06A1A | 3072015 | Петля | 2 |
| 06A1B | J901025 | Болт | 4 |
| 06A1C | 4361768 | Замок | 1 |
| 06A2 | 3075428 | Пластина | 2 |
| 06A3 | 4388585 | Пластина | 2 |
| 06A4 | 4417268 | Пластина | 6 |
| 06A5 | 4417266 | Провод | 1 |
| 06A6 | 4417267 | Провод | 1 |
| 06A7 | J650620 | Винт | 26 |
| 06A8 | A590106 | Плоская шайба | 26 |
| 06A9 | A590906 | Пружинная шайба | 26 |
| 06A10 | M500605 | Гайка | 26 |
| 06A11 | 4367638 | Регулировочная шайба | 26 |
| 06B | 4410163 | Резиновая прокладка | 1 |
| 06C | 4428675 | Резиновая прокладка | 1 |
| 06D | 4428892 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
