Обратные трубопроводы (2) — HITACHI EX90L-5

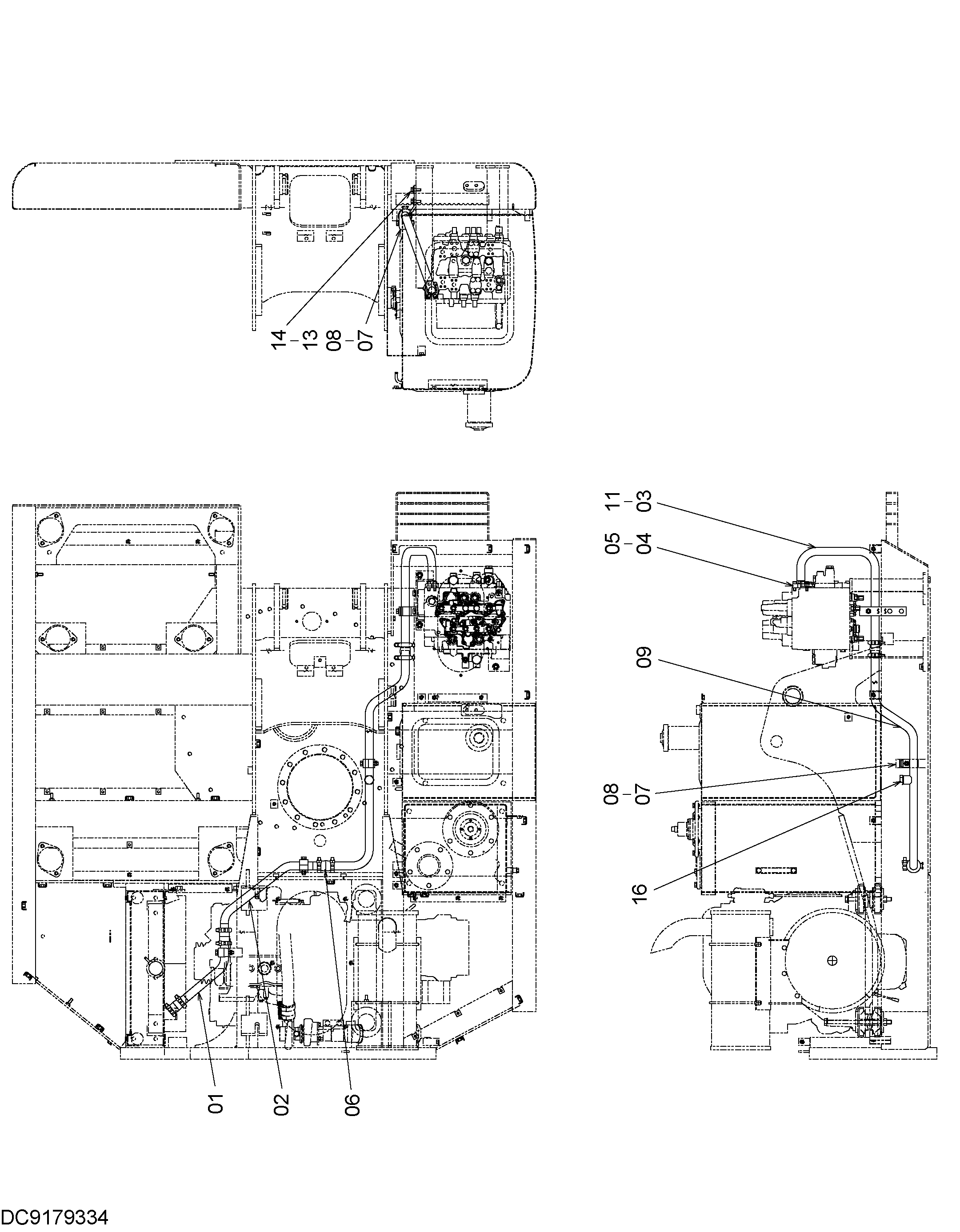

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4416982 | Обратная трубка | 1 |
| 02 | 4416981 | Обратная трубка | 1 |
| 03 | 966993 | Уплотнительное кольцо | 1 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | 4071213 | Муфта трубка | 4 |
| 07 | 4190127 | Хомут трубки | 3 |
| 08 | J271270 | Болт с шайбой | 3 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 8075612 | Обратная трубка | 1 |
| 11 | 8073741 | Трубка | 1 |
| 13 | 9754767 | Кронштейн | 1 |
| 14 | J281035 | Болт с шайбой | 2 |
| 14A | J901035 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 4174542 | Пробка | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
