Гидролинии рабочего оборудования — HITACHI EX90L-5

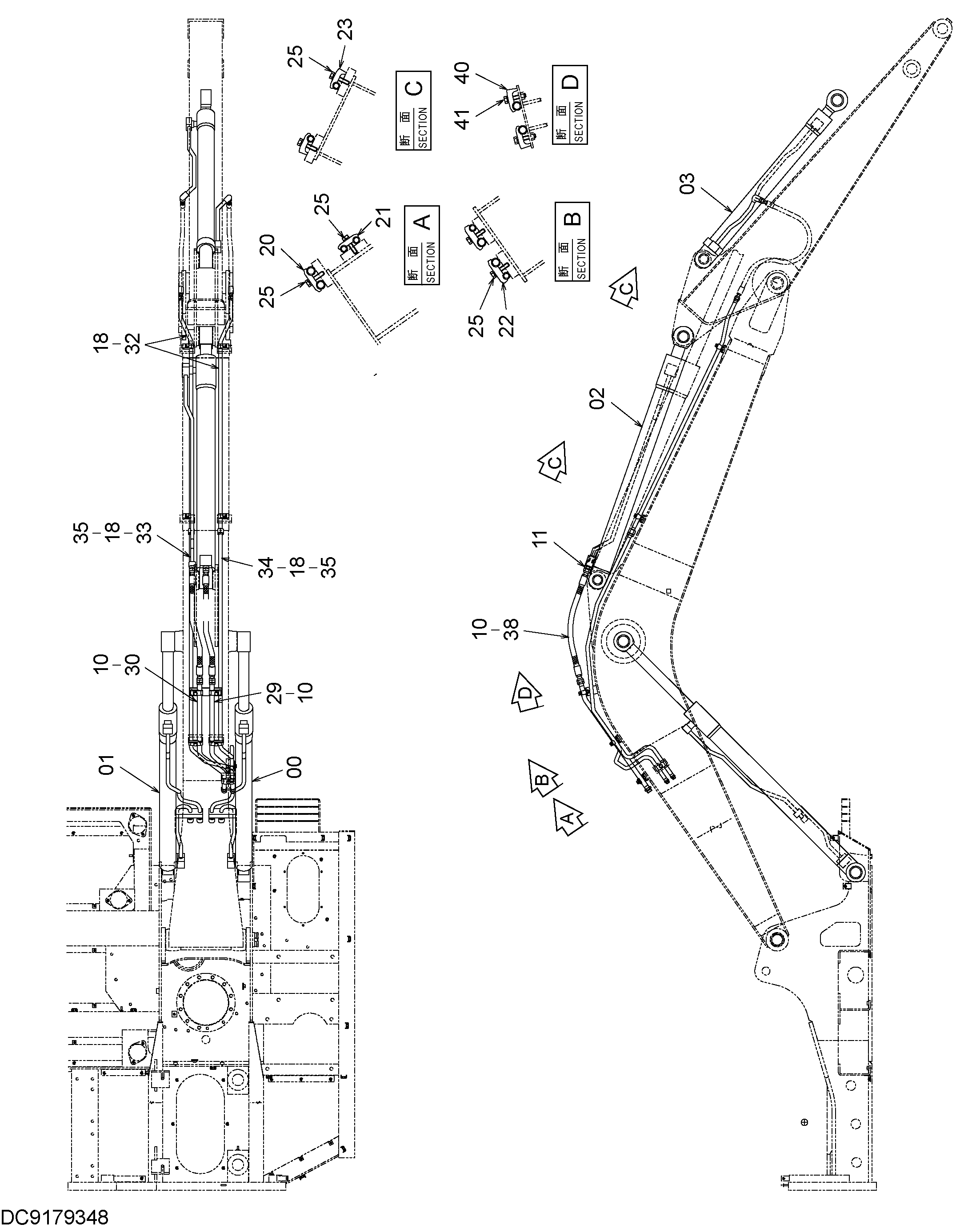

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281454 | Гидроцилиндр стрелы | 1 |
| 01 | 4281455 | Гидроцилиндр стрелы | 1 |
| 02 | 4281456 | Гидроцилиндр рукояти | 1 |
| 03 | 4281457 | Гидроцилиндр ковша | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 6 |
| 11 | 4189619 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 4 |
| 20 | 4189859 | Хомут трубки | 1 |
| 21 | 4189858 | Хомут трубки | 1 |
| 22 | 4141806 | Хомут трубки | 2 |
| 23 | 4190125 | Хомут трубки | 4 |
| 25 | J271255 | Болт с шайбой | 8 |
| 25A | J901255 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 29 | 8077843 | Трубка | 1 |
| 30 | 8077844 | Трубка | 1 |
| 32 | 8078407 | Трубка | 2 |
| 33 | 8078404 | Трубка | 1 |
| 34 | 8078405 | Трубка | 1 |
| 35 | 4187308 | Уплотнительное кольцо | 2 |
| 38 | 4269007 | Шланг | 2 |
| 40 | 4190126 | Хомут трубки | 2 |
| 41 | J271260 | Болт с шайбой | 2 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
