Пилотные гидролинии (5-1) — HITACHI EX90L-5

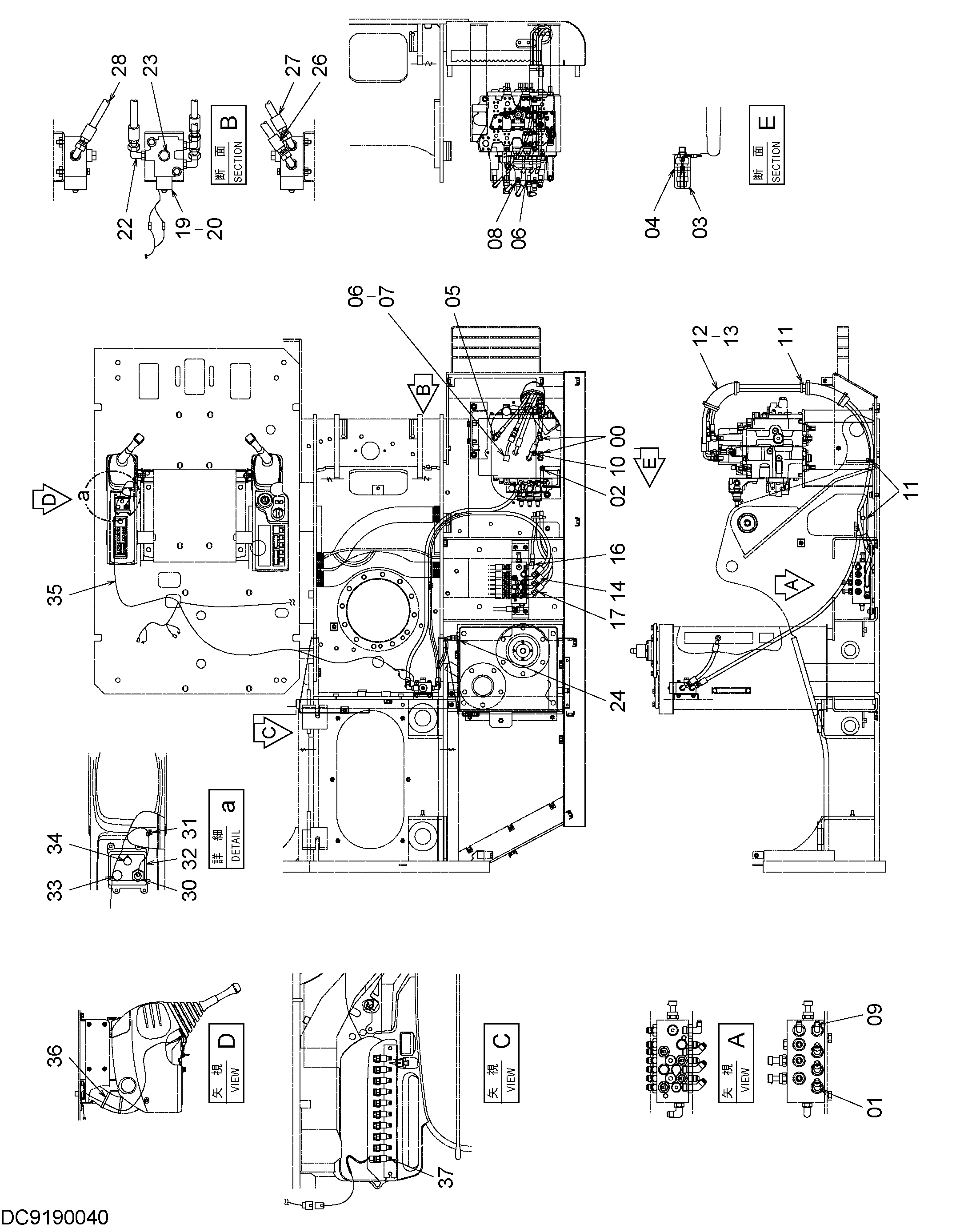

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4208913 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4190244 | Угловой штуцер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4380677 | Выключатель | 1 |
| 03 | 4207239 | Колпачок | 1 |
| 04 | 4055312 | Ленточный зажим | 1 |
| 05 | 4351281 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4202422 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 8062657 | Трубка | 1 |
| 08 | 4200467 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200470 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4353686 | Датчик давления | 1 |
| 11 | 4121859 | Ленточный зажим | 3 |
| 12 | 4219918 | Резиновая втулка | 2 |
| 13 | 4055312 | Ленточный зажим | 4 |
| 14 | 4436204 | Шланг | 1 |
| 16 | 4436205 | Шланг | 1 |
| 17 | 4436213 | Шланг | 1 |
| 19 | 4222709 | Электромагнитный клапан | 1 |
| 20 | J260870 | Болт с шайбой | 2 |
| 20A | J900870 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 4156434 | Угловой штуцер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4093624 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200466 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4436261 | Шланг | 1 |
| 27 | 4436262 | Шланг | 1 |
| 28 | 4436263 | Шланг | 1 |
| 30 | 4242001 | Выключатель тумблер | 1 |
| 31 | 4300351 | Ленточный зажим | 1 |
| 32 | 3076097 | Панель | 1 |
| 33 | 4294437 | Колпачок | 1 |
| 34 | 4385236 | Колпачок | 1 |
| 35 | 2045143 | Жгут проводов | 1 |
| 36 | 4055312 | Ленточный зажим | 4 |
| 37 | J460614 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
