Пилотные гидролинии (9) — HITACHI EX90L-5

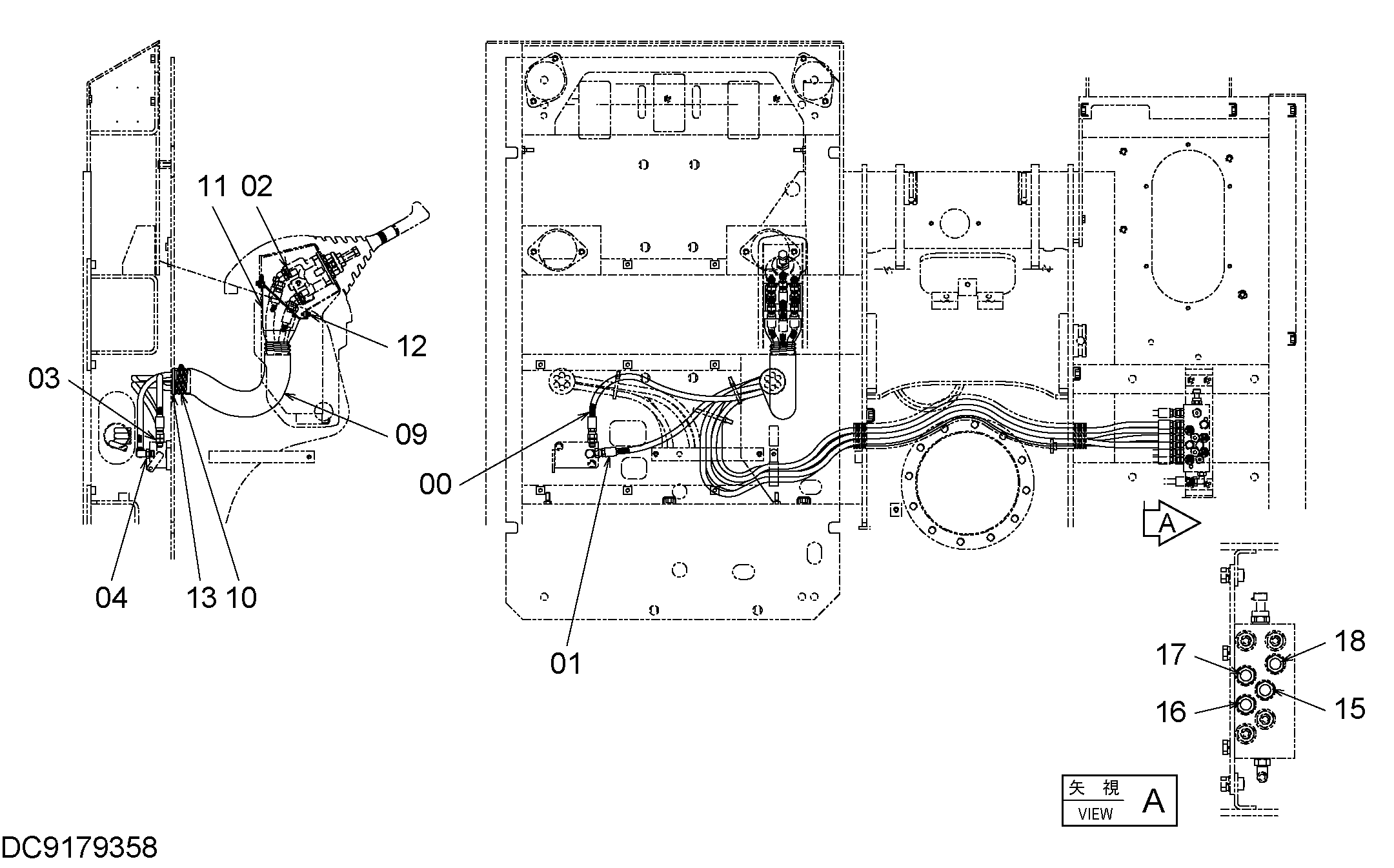

Заводская схема «Пилотные гидролинии (9)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333395 | Шланг | 1 |
| 01 | 4333580 | Шланг | 1 |
| 02 | 4286916 | Угловой штуцер | 6 |
| 03 | 4261938 | Фильтр | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4351175 | Шланг | 1 |
| 10 | 4351774 | Хомут шланга | 1 |
| 11 | 3072745 | Крышка | 1 |
| 12 | J460620 | Винт с шайбой | 2 |
| 13 | 3079728 | Втулка | 1 |
| 15 | 4413932 | Шланг | 1 |
| 16 | 4436008 | Шланг | 1 |
| 17 | 4436010 | Шланг | 1 |
| 18 | 4436011 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
