Обратные трубопроводы (1) — HITACHI EX90L-5

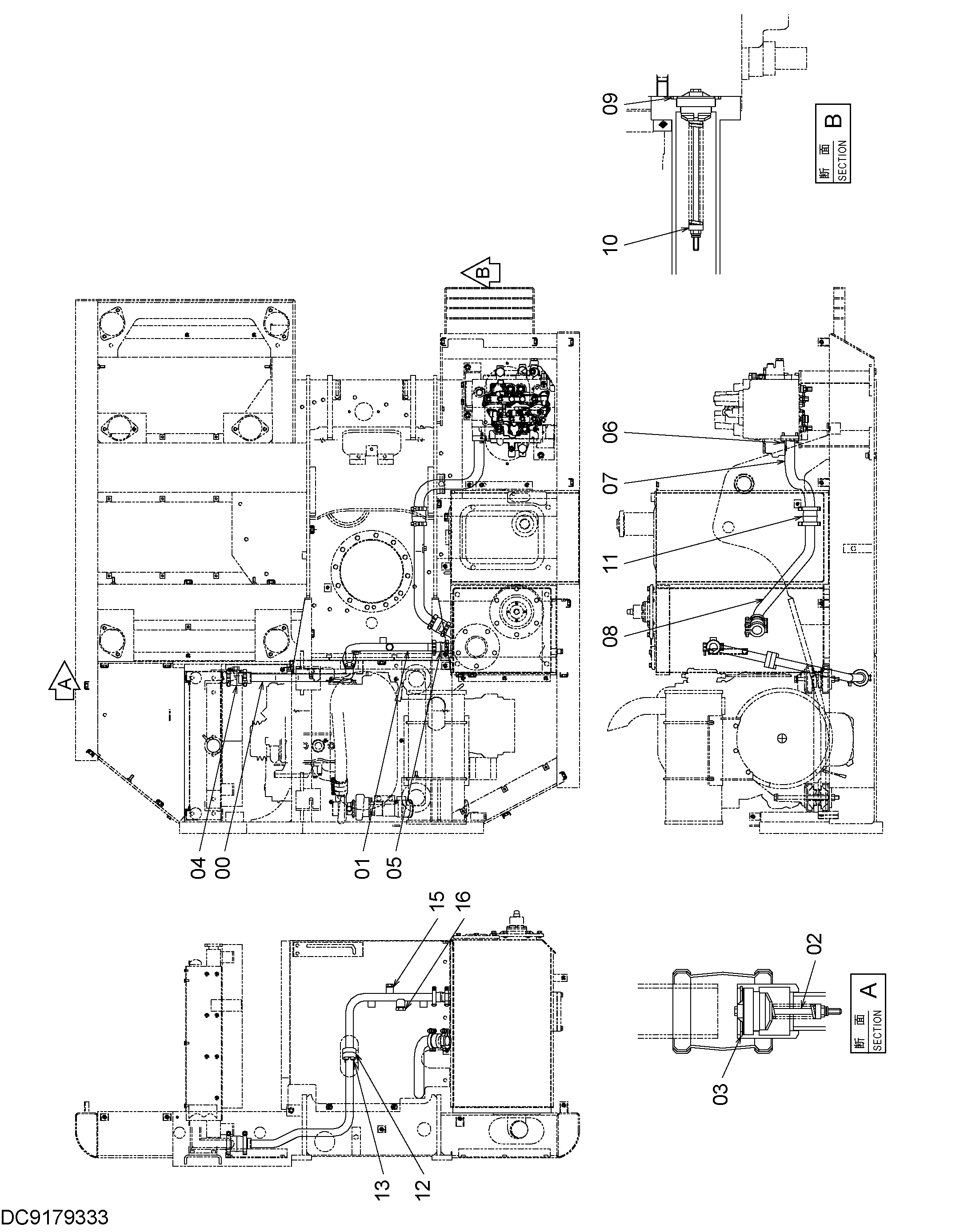

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035565 | Обратная трубка | 1 |
| 01 | 8074222 | Обратная трубка | 1 |
| 02 | 4276584 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 4067834 | Муфта трубка | 1 |
| 05 | 4071213 | Муфта трубка | 1 |
| 06 | J781035 | Болт с внутренним шестигранником | 4 |
| 07 | 8074223 | Обратная трубка | 1 |
| 08 | 3084115 | Обратная трубка | 1 |
| 09 | A811040 | Уплотнительное кольцо | 1 |
| 10 | 4266481 | Клапан | 1 |
| 11 | 4069801 | Муфта трубка | 2 |
| 12 | A811035 | Уплотнительное кольцо | 1 |
| 13 | J781040 | Болт с внутренним шестигранником | 4 |
| 15 | 4174541 | Пробка | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4174542 | Пробка | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
