Крышка (3) — HITACHI EX90L-5

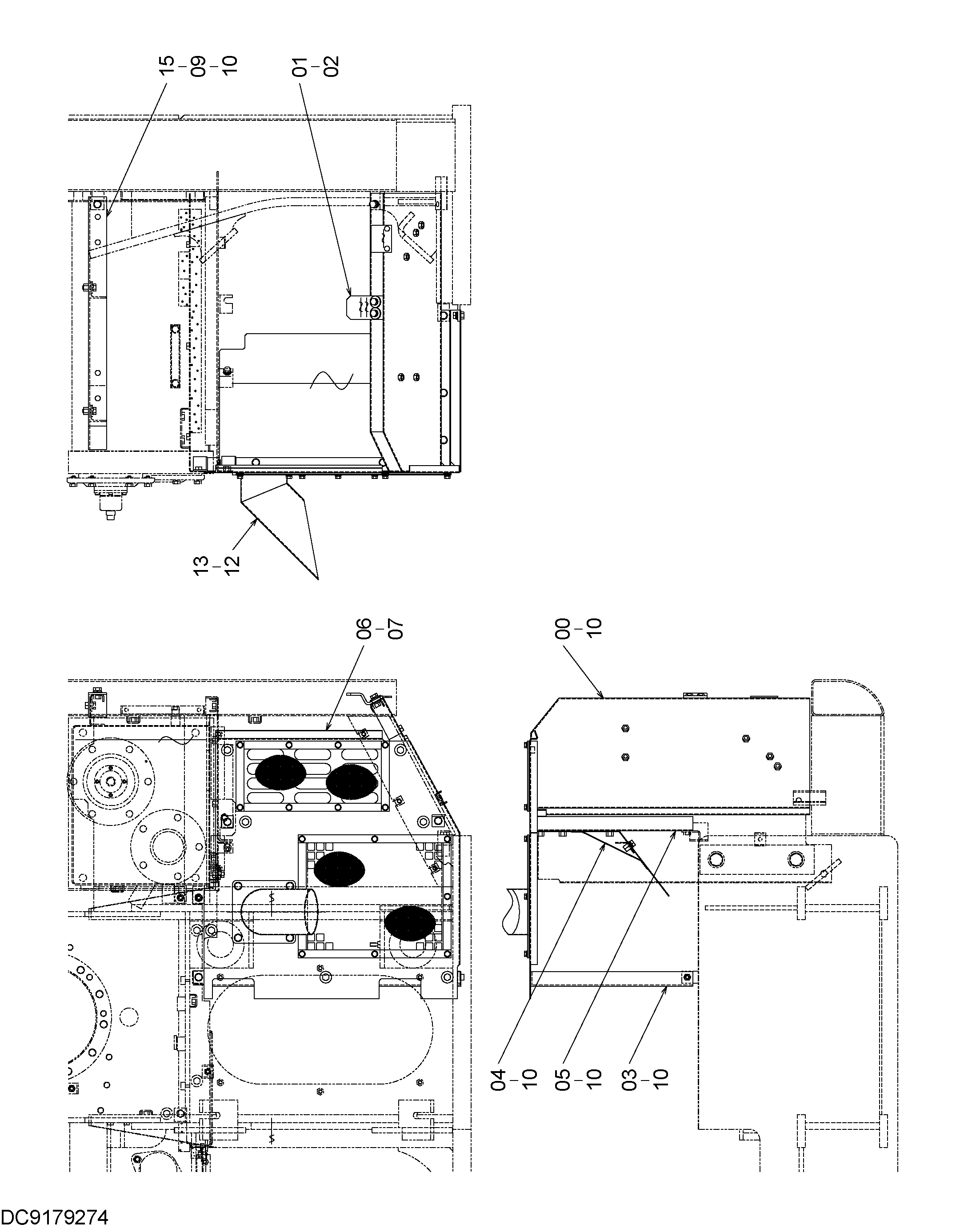

Заводская схема «Крышка (3)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035564 | Крышка | 1 |
| 01 | 4410159 | Ограничитель | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 8074218 | Опора | 1 |
| 04 | 7035562 | Крышка | 1 |
| 05 | 8074219 | Опора | 1 |
| 06 | 9179547 | Крышка | 1 |
| 07 | J281030 | Болт с шайбой | 7 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | J281025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 13 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 7036248 | Выпускная труба | 1 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 8078291 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
