Напорные трубопроводы — HITACHI EX90L-5

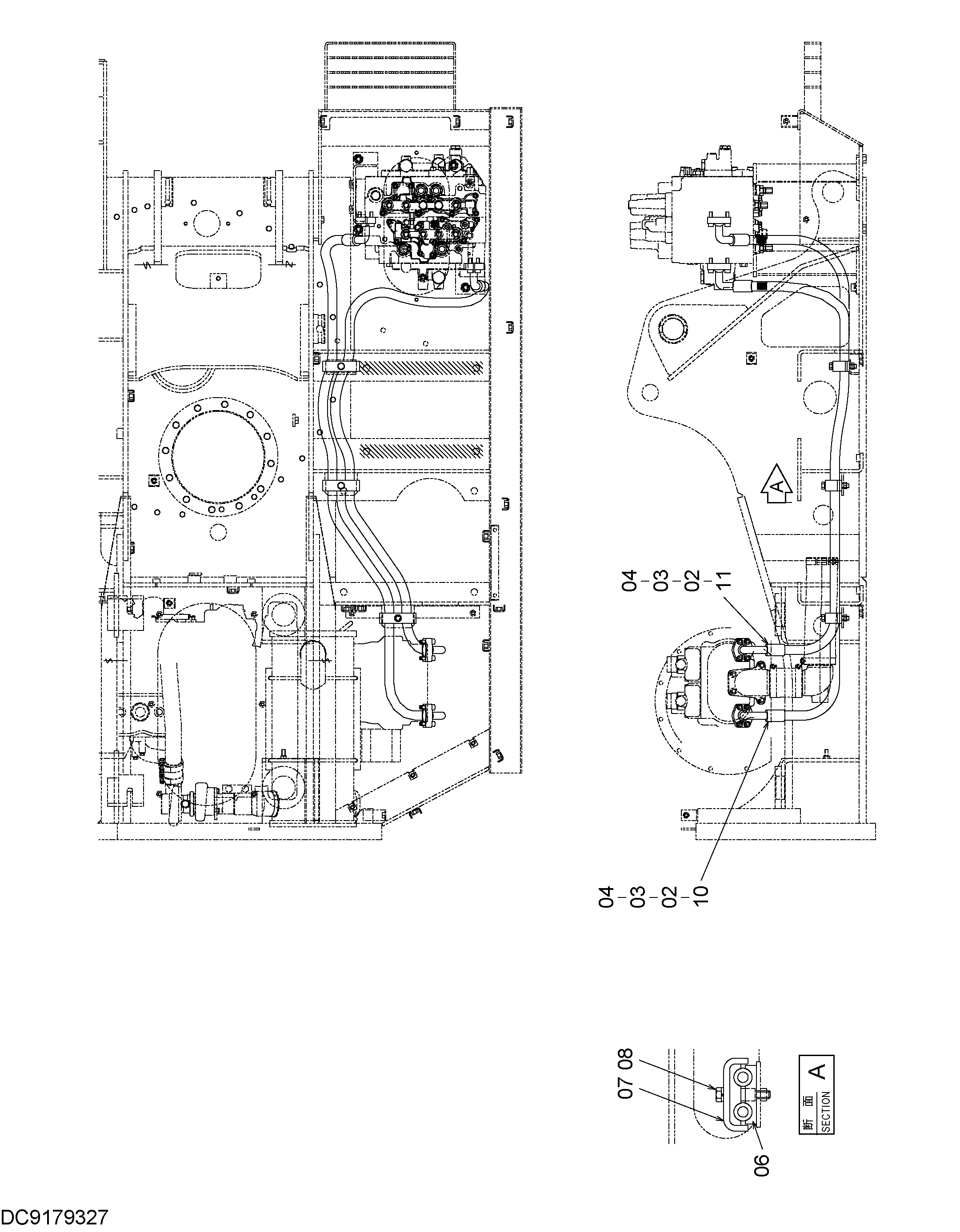

Заводская схема «Напорные трубопроводы» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4506459	Разъёмный фланец	8
03	971489	Уплотнительное кольцо	4
04	J781035	Болт с внутренним шестигранником	16
06	4285722	Резиновая прокладка	3
07	4285723	Хомут трубки	3
08	J271275	Болт с шайбой	3
08A	J901275	Болт	1
08B	J222012	Шайба	1
10	4440155	Шланг	1
11	4440154	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
