Пилотные гидролинии (5-2) — HITACHI EX90L-5

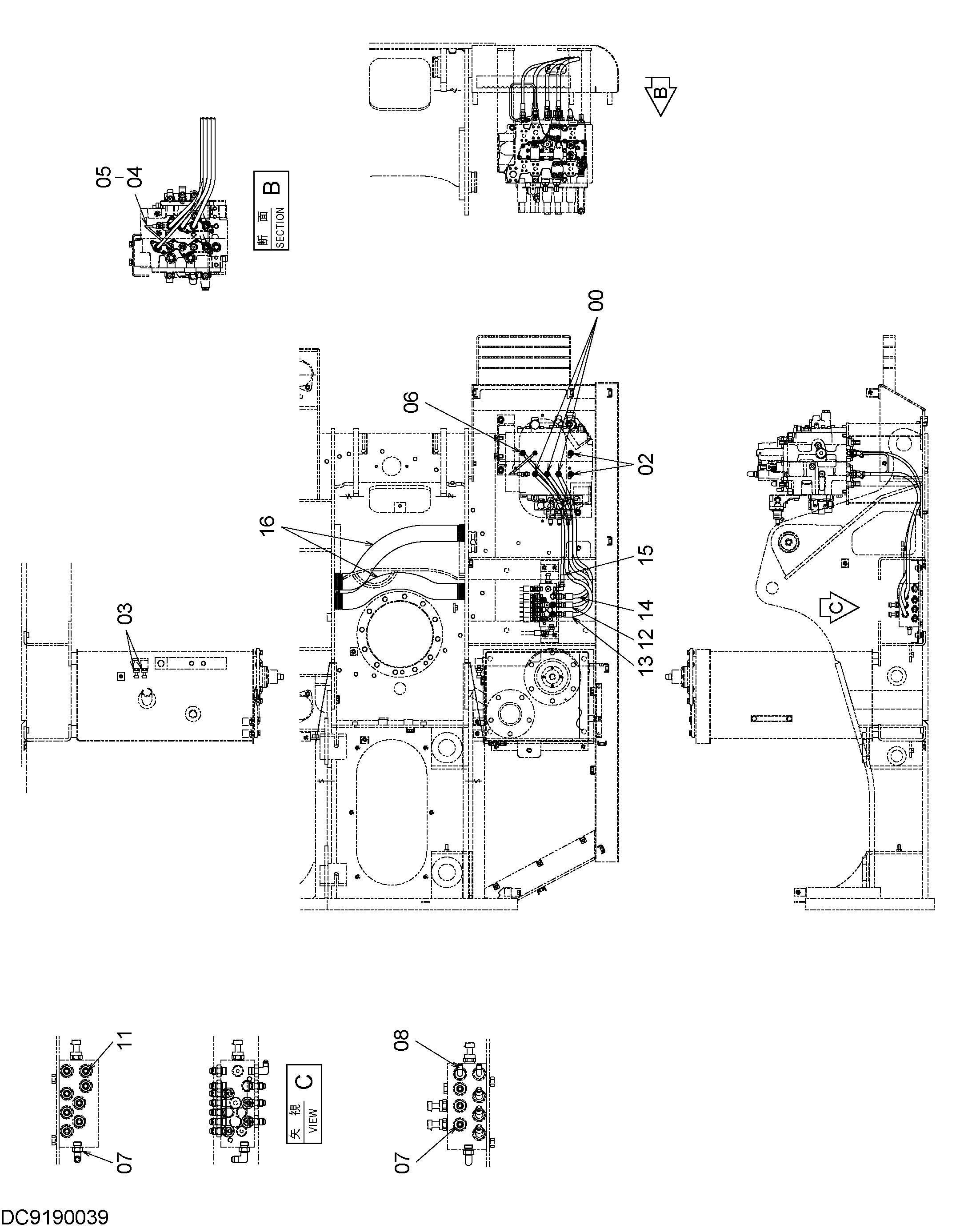

Заводская схема «Пилотные гидролинии (5-2)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4190244 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4332040 | Датчик давления | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4339377 | Трубка | 1 |
| 05 | 4255305 | Штуцер трубки | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200468 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4156434 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4200470 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4121859 | Ленточный зажим | 2 |
| 11 | 4200466 | Адаптер | 8 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4436207 | Шланг | 1 |
| 13 | 4436209 | Шланг | 1 |
| 14 | 4436210 | Шланг | 1 |
| 15 | 4436211 | Шланг | 1 |
| 16 | 4379665 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
