Основные гидролинии (4) — HITACHI EX90L-5

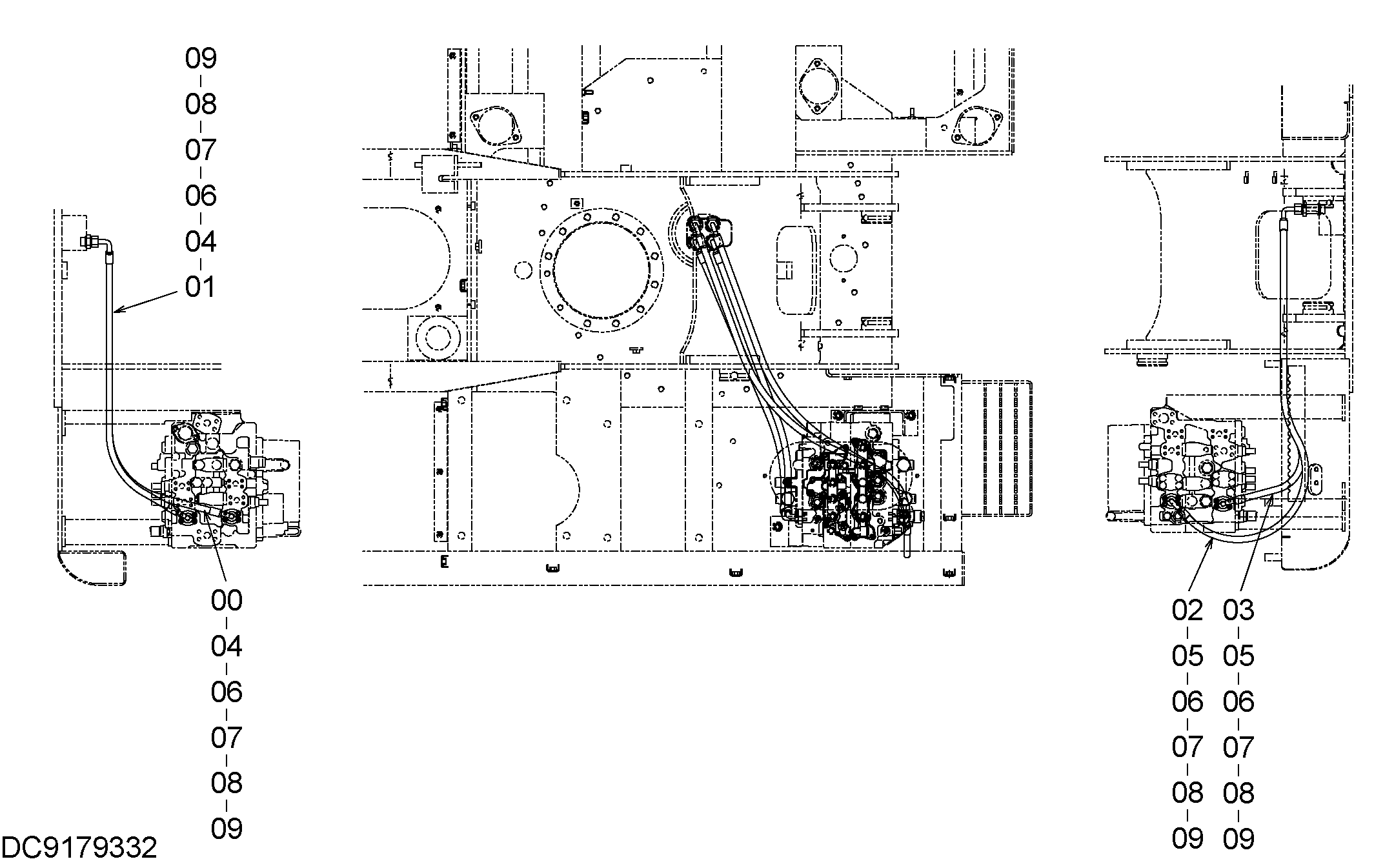

Заводская схема «Основные гидролинии (4)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417293 | Шланг | 1 |
| 01 | 4417294 | Шланг | 1 |
| 02 | 4417295 | Шланг | 1 |
| 03 | 4417296 | Шланг | 1 |
| 04 | 4188623 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4188625 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 4 |
| 07 | 4510173 | Разъёмный фланец | 8 |
| 08 | 4510167 | Уплотнительное кольцо | 4 |
| 09 | J780825 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
