Облицовка (4) — HITACHI EX90L-5

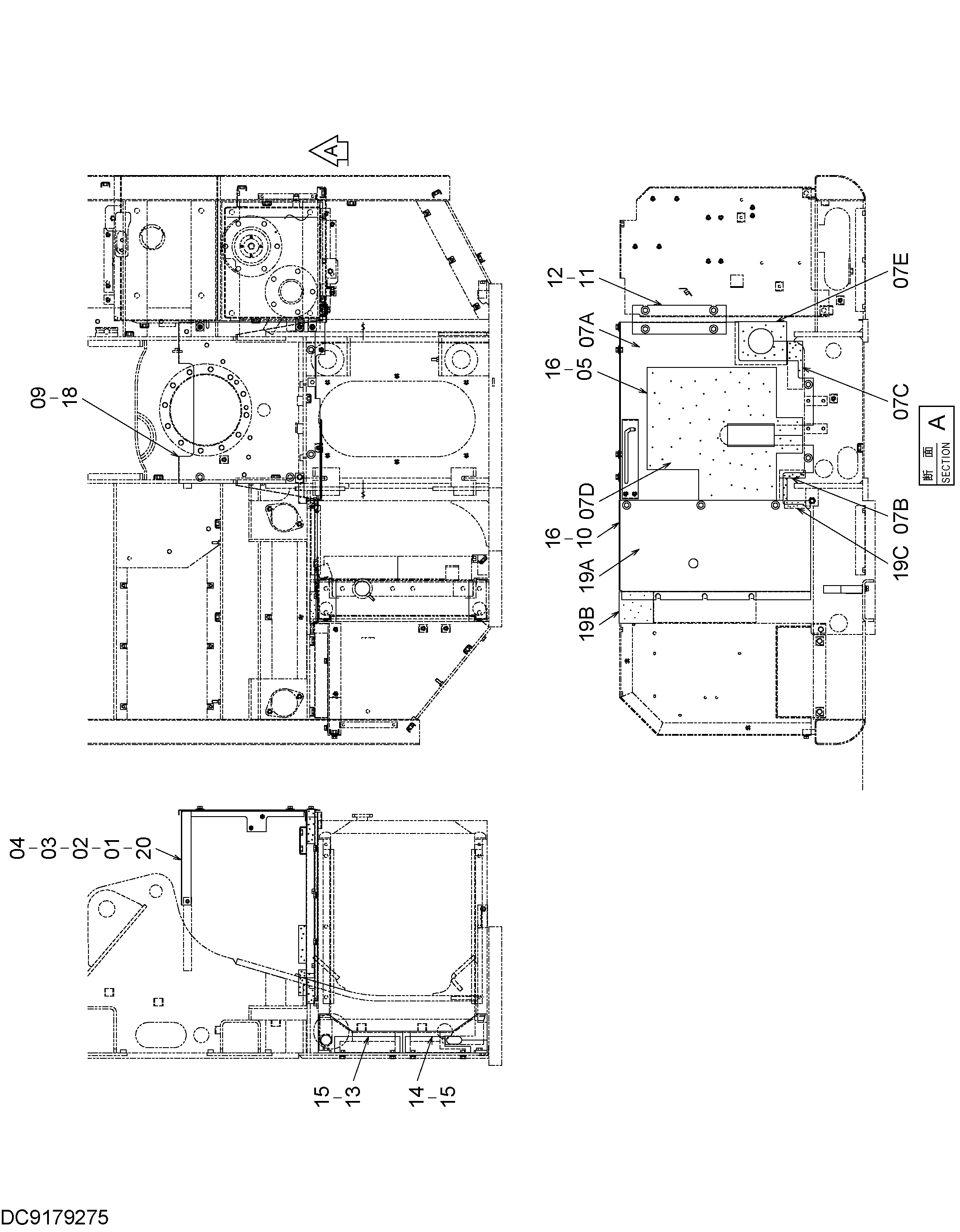

Заводская схема «Облицовка (4)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901016 | Болт | 1 |
| 02 | A590910 | Пружинная шайба | 1 |
| 03 | A590110 | Плоская шайба | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | 7036227 | Крышка | 1 |
| 07A | 6017846 | Крышка | 1 |
| 07B | 4380226 | Резиновая прокладка | 2 |
| 07C | 4380215 | Резиновая прокладка | 1 |
| 07D | 4410146 | Резиновая прокладка | 1 |
| 07E | 4410157 | Резиновая прокладка | 1 |
| 09 | J281030 | Болт с шайбой | 6 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | J281030 | Болт с шайбой | 3 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | 3084108 | Крышка | 1 |
| 12 | J281030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 8065070 | Крышка | 1 |
| 14 | 8074217 | Крышка | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 8076745 | Крышка | 1 |
| 19 | 8077435 | Крышка | 1 |
| 19A | 3084123 | Крышка | 1 |
| 19B | 4425081 | Резиновая прокладка | 1 |
| 19C | 4380226 | Резиновая прокладка | 1 |
| 20 | 8078470 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
