Рукоять — HITACHI EX90L-5

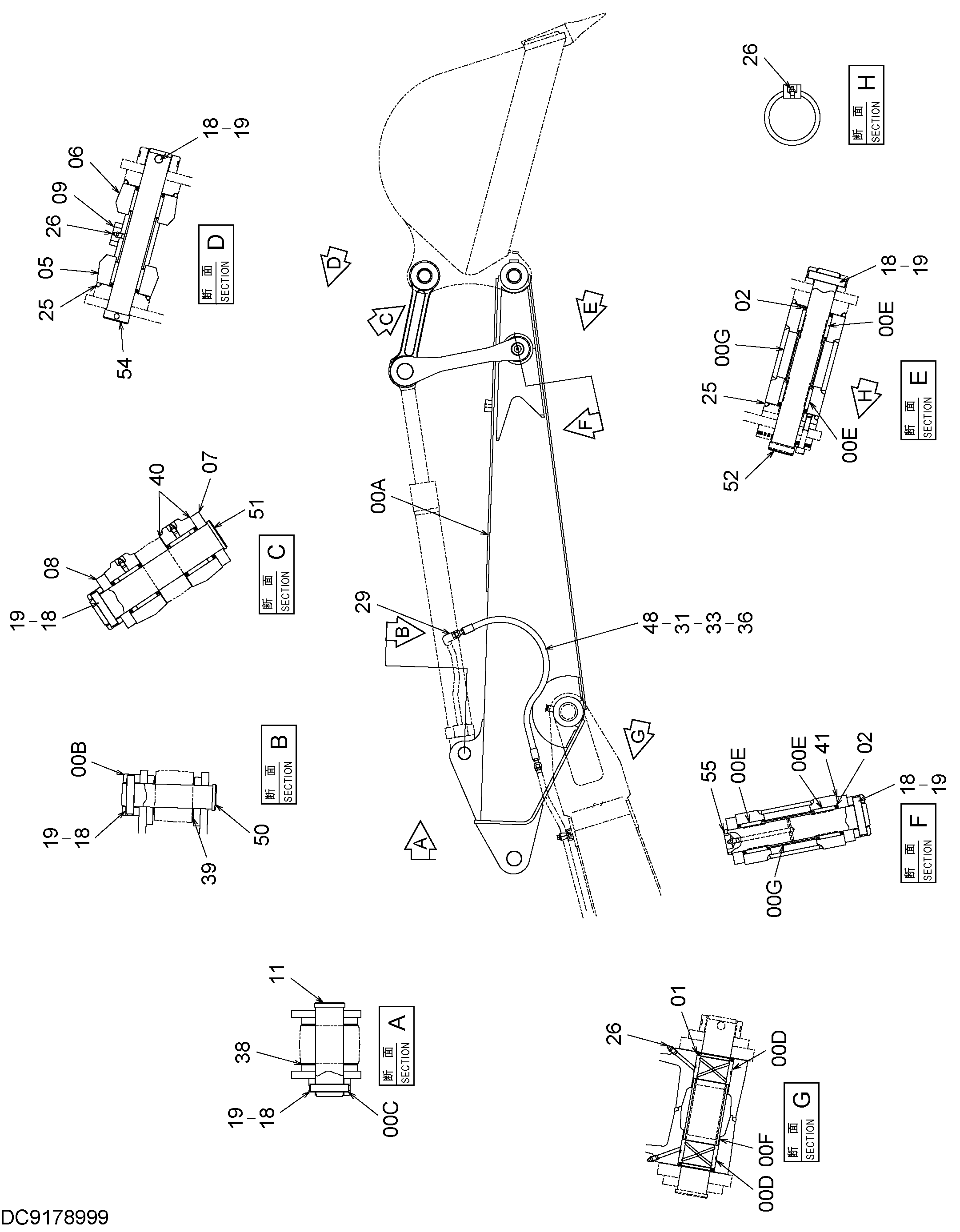

Заводская схема «Рукоять» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036168 | Рукоять | 1 |
| 00A | 6018144 | Рукоять | 1 |
| 00B | 4197030 | Ограничитель | 1 |
| 00C | 4197032 | Ограничитель | 1 |
| 00D | 4198295 | Втулка | 2 |
| 00E | 4198296 | Втулка | 4 |
| 00F | 4198374 | Трубка | 1 |
| 00G | 4088092 | Трубка | 2 |
| 01 | 4082193 | Пылезащитное уплотнение | 2 |
| 02 | 4082194 | Пылезащитное уплотнение | 4 |
| 05 | 8037893 | Тяга | 1 |
| 06 | 8037894 | Тяга | 1 |
| 07 | 3057459 | Тяга | 1 |
| 08 | 8051727 | Тяга | 1 |
| 09 | 9706236 | Проставка | 1 |
| 11 | 3037078 | Палец | 1 |
| 18 | 4065688 | Кольцо | 6 |
| 19 | 4065689 | Палец | 6 |
| 25 | 4279560 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 4 |
| 29 | 4189602 | Адаптер | 2 |
| 31 | 4138938 | Уплотнительное кольцо | 2 |
| 33 | 4073051 | Шайба | 2 |
| 36 | 4053606 | Защита шланга | 2 |
| 38 | 4179807 | Шайба | 7 |
| 39 | 4081655 | Шайба | 7 |
| 40 | 4075357 | Шайба | 4 |
| 41 | 4082148 | Шайба | 3 |
| 48 | 4250056 | Шланг | 2 |
| 50 | 3037434 | Палец | 1 |
| 51 | 3037437 | Палец | 1 |
| 52 | 3037431 | Палец | 1 |
| 54 | 3037690 | Палец | 1 |
| 55 | 9115017 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
