Всасывающие трубопроводы — HITACHI EX90L-5

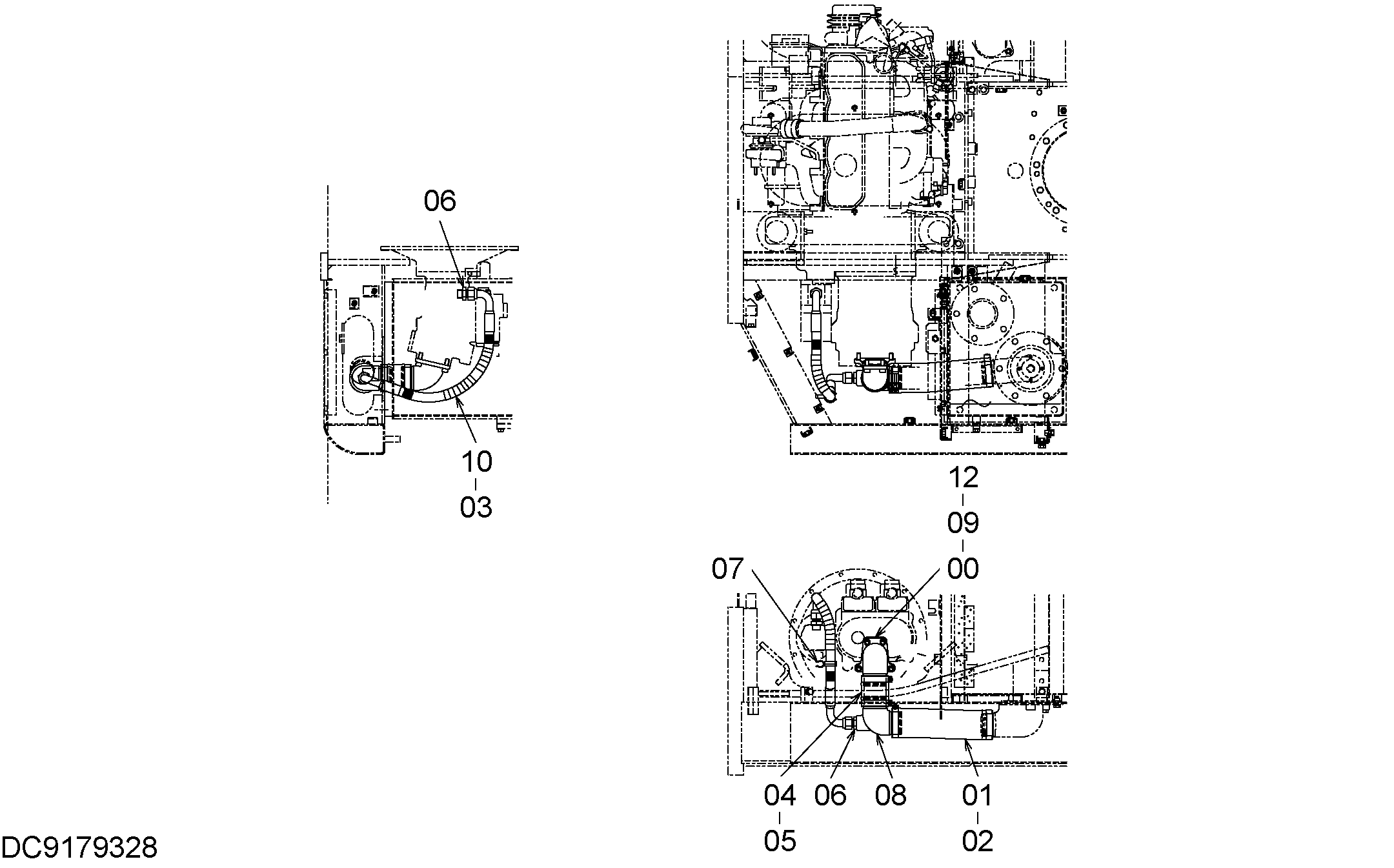

Заводская схема «Всасывающие трубопроводы» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A811075 | Уплотнительное кольцо | 1 |
| 01 | 4410158 | Резиновый шланг | 1 |
| 02 | 4263765 | Хомут шланга | 2 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4352438 | Резиновый шланг | 1 |
| 05 | 4282483 | Хомут шланга | 2 |
| 06 | 4189619 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4356526 | Хомут шланга | 1 |
| 08 | 3073276 | Всасывающая трубка | 1 |
| 09 | 3073277 | Всасывающая трубка | 1 |
| 10 | 9150069 | Шланг в сборе | 1 |
| 10A | 4358996 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 12 | J781230 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
