Гидролинии хода — HITACHI EX90L-5

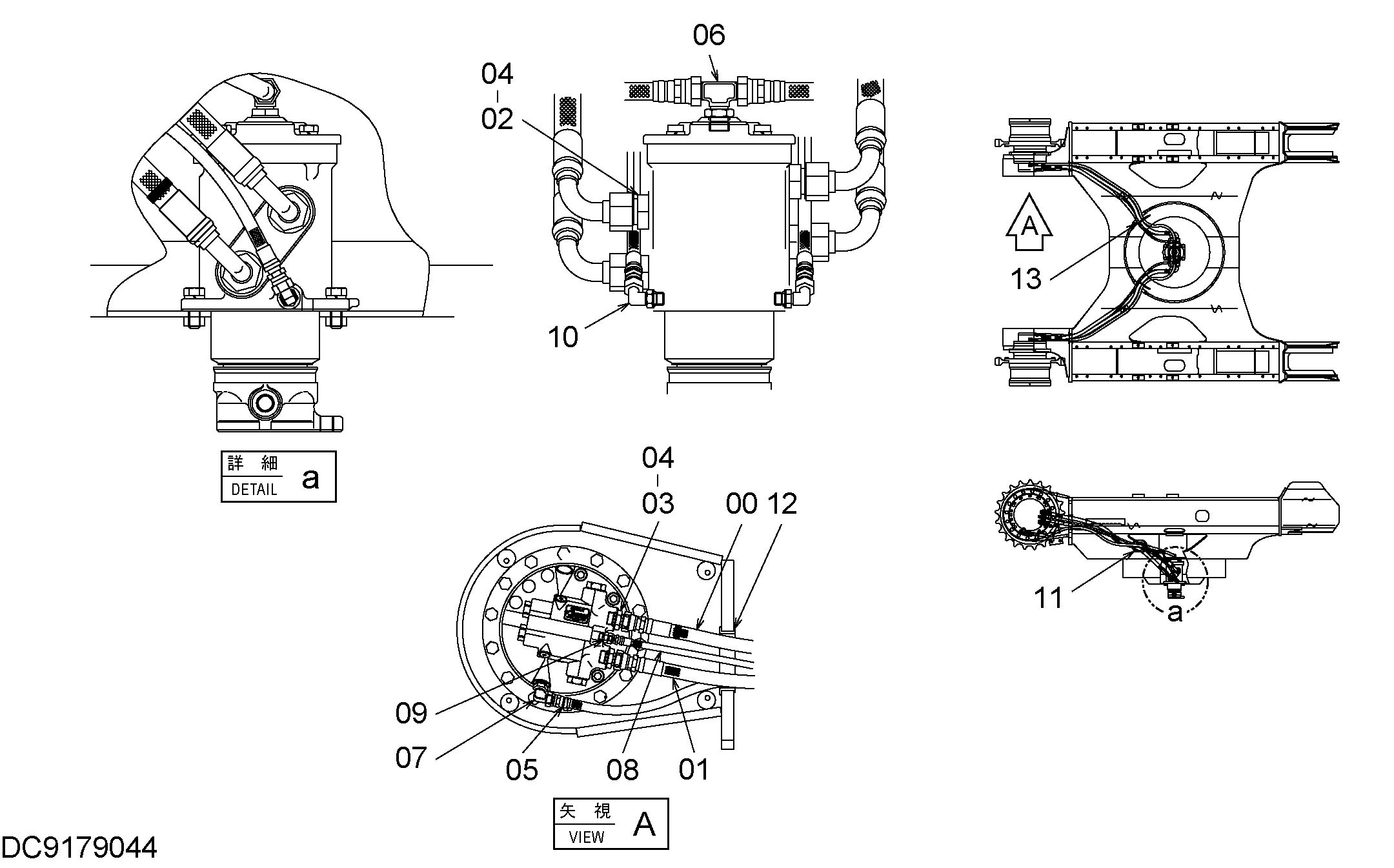

Заводская схема «Гидролинии хода» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416452 | Шланг | 2 |
| 01 | 4265630 | Шланг | 2 |
| 02 | 4188623 | Адаптер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4188623 | Адаптер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 8 |
| 05 | 4264092 | Шланг | 2 |
| 06 | 4221224 | Тройник | 1 |
| 07 | 4154672 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4262277 | Шланг | 2 |
| 09 | 4200465 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4334566 | Резиновая втулка | 2 |
| 12 | 4259604 | Резиновая втулка | 2 |
| 13 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
