Основные гидролинии (1) — HITACHI EX90L-5

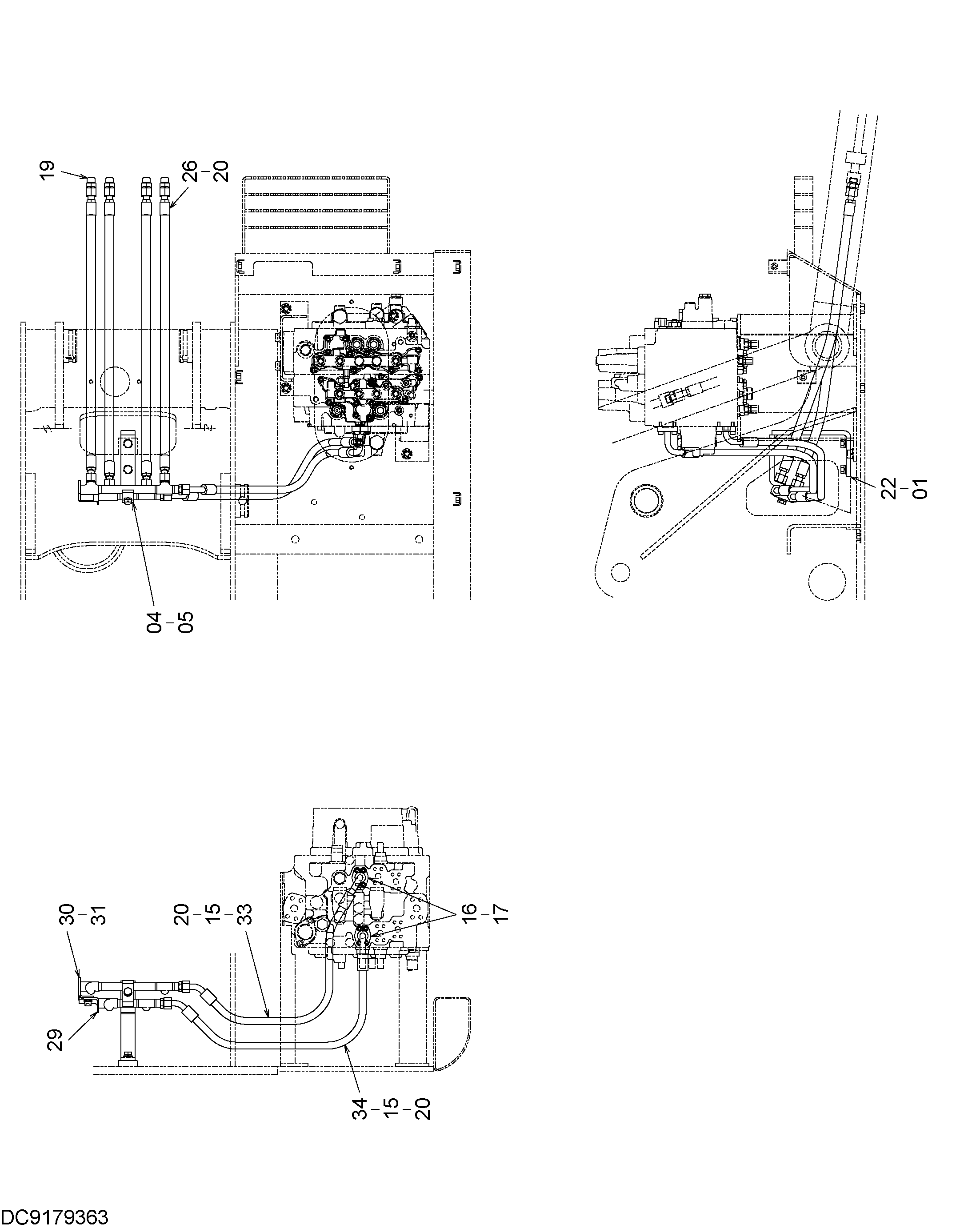

Заводская схема «Основные гидролинии (1)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271225 | Болт с шайбой | 2 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 04 | 4189858 | Хомут трубки | 1 |
| 05 | J271260 | Болт с шайбой | 1 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 15 | 4510167 | Уплотнительное кольцо | 2 |
| 16 | 4510173 | Разъёмный фланец | 4 |
| 17 | J780825 | Болт с внутренним шестигранником | 8 |
| 19 | 4189602 | Адаптер | 4 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 10 |
| 22 | 8076462 | Опора | 1 |
| 26 | 9183926 | Шланг в сборе | 4 |
| 26A | 4285801 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 2 |
| 29 | 8075005 | Трубка | 1 |
| 30 | 8075004 | Трубка | 1 |
| 31 | J271025 | Болт с шайбой | 1 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4436265 | Шланг | 1 |
| 34 | 4436266 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
