Рама — HITACHI EX90L-5

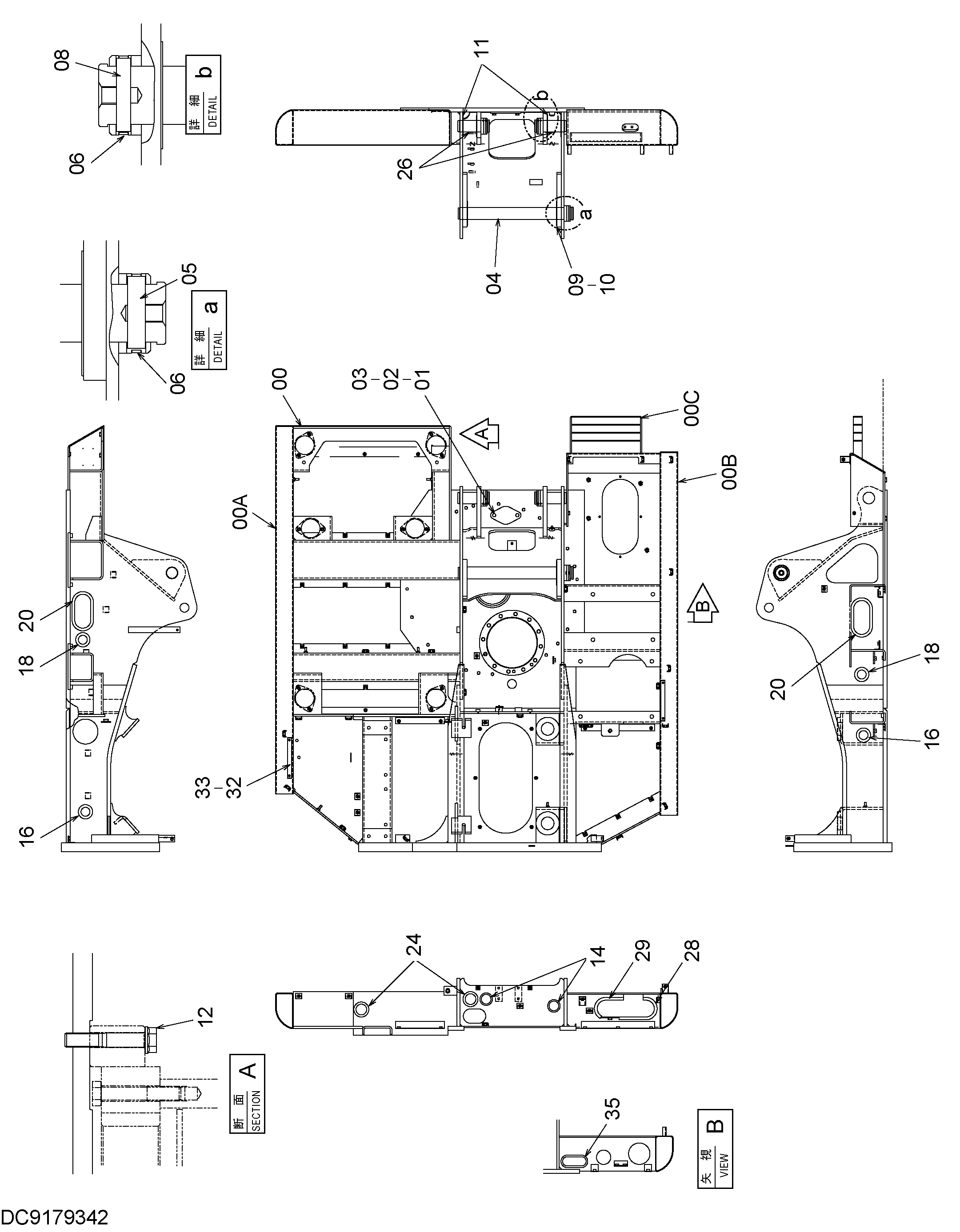

Заводская схема «Рама» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006242 | Рама основной | 1 |
| 00A | 4410152 | Трубка | 1 |
| 00B | 4410153 | Трубка | 1 |
| 00C | 9751484 | Ступень | 1 |
| 01 | 4255799 | Крышка | 1 |
| 02 | 4161735 | Манжета | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 3043505 | Палец | 1 |
| 05 | 4107899 | Палец | 1 |
| 06 | 4065688 | Кольцо | 3 |
| 08 | 4065689 | Палец | 2 |
| 09 | 4087470 | Шайба | 2 |
| 10 | 4075360 | Шайба | 2 |
| 11 | 4075358 | Шайба | 4 |
| 12 | 4281028 | Болт фланец | 28 |
| 14 | 4201749 | Резиновая втулка | 2 |
| 16 | 4416792 | Резиновая втулка | 2 |
| 18 | 4416794 | Резиновая втулка | 2 |
| 20 | 4416796 | Резиновая втулка | 2 |
| 24 | 4208279 | Резиновая втулка | 2 |
| 26 | 3086204 | Палец | 2 |
| 28 | 4427834 | Резиновая прокладка | 1 |
| 29 | 4427835 | Резиновая прокладка | 1 |
| 32 | 4341788 | Стойка | 2 |
| 33 | 4022697 | Стопорный палец | 2 |
| 35 | 4276062 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
