Крышка (6) — HITACHI EX90L-5

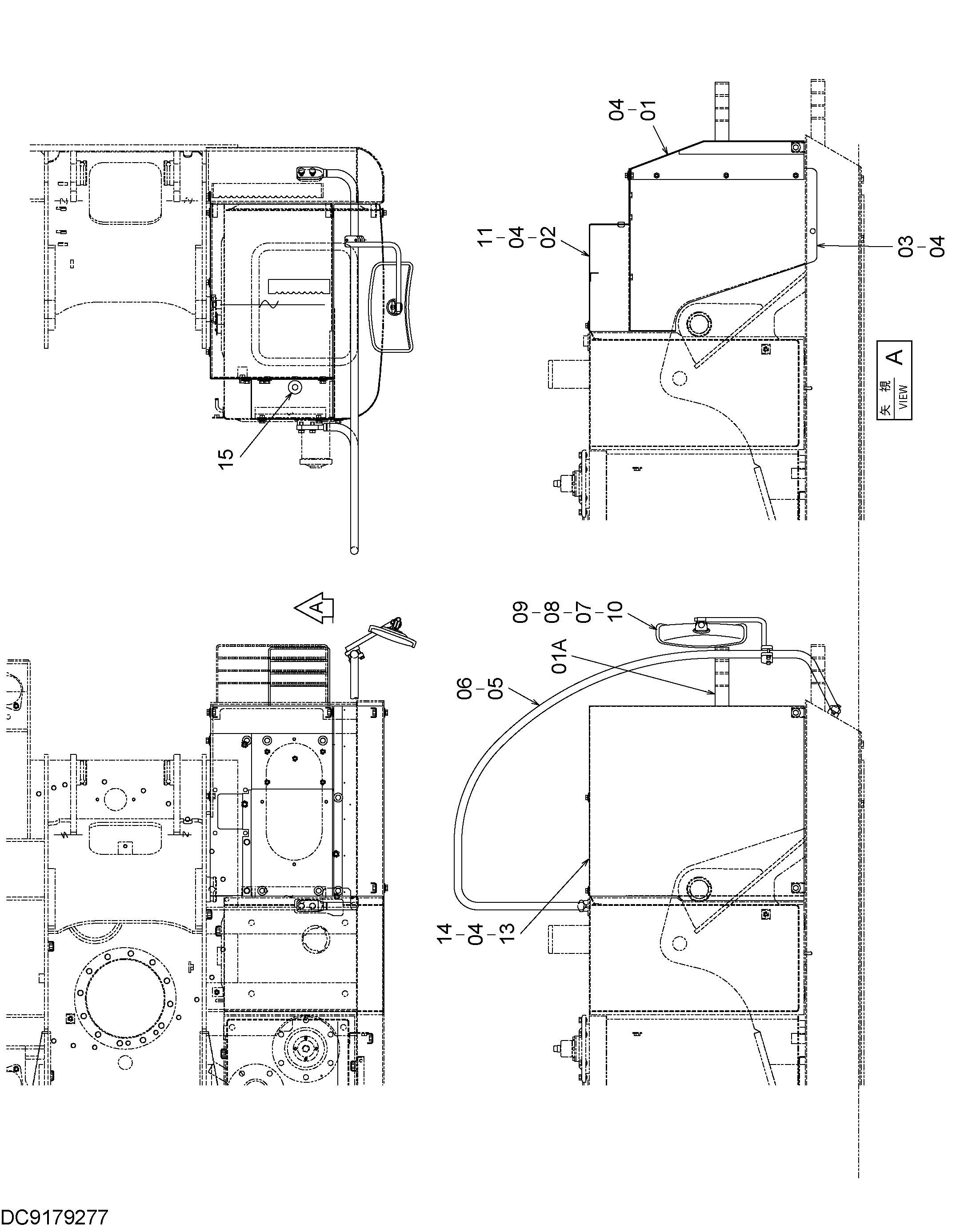

Заводская схема «Крышка (6)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6017851 | Крышка | 1 |
| 01A | 9751486 | Ступень | 1 |
| 02 | 7035571 | Крышка | 1 |
| 03 | 7035572 | Крышка | 1 |
| 04 | J281025 | Болт с шайбой | 13 |
| 04A | J901025 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | 8064197 | Стойка | 1 |
| 06 | J271230 | Болт с шайбой | 4 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 8061721 | Стойка | 1 |
| 08 | J260845 | Болт с шайбой | 2 |
| 08A | J900845 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4373196 | Хомут | 1 |
| 10 | 4165676 | Зеркало | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 6018475 | Крышка | 1 |
| 14 | J281050 | Болт с шайбой | 2 |
| 14A | J901050 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 94-2807 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
