Ковш — HITACHI EX90L-5

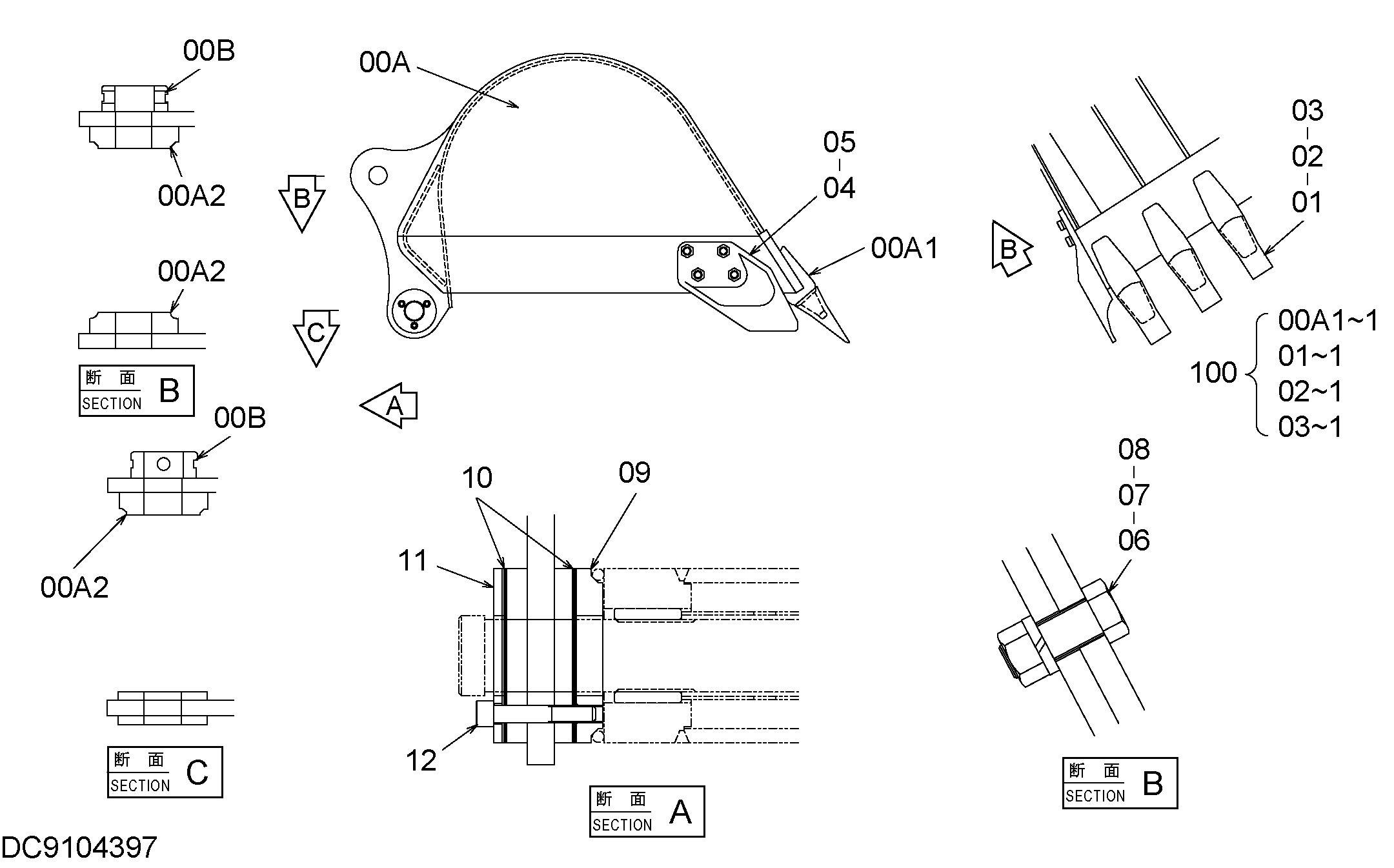

Заводская схема «Ковш» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9104398 | Ковш | 1 |
| 00A | 6012036 | Ковш | 1 |
| 00A1 | 4047569 | Зуб | 5 |
| 00A2 | 4279559 | Бобышка | 3 |
| 00B | 4197030 | Ограничитель | 2 |
| 01 | 973347 | Коронка зуба | 5 |
| 02 | 963229 | Стопорный палец | 5 |
| 03 | 963227 | Резиновый фиксатор | 5 |
| 04 | 2015428 | Боковой резец | 1 |
| 05 | 2015429 | Боковой резец | 1 |
| 06 | J932055 | Болт | 8 |
| 07 | J951020 | Гайка | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 09 | 4279556 | Бобышка | 1 |
| 10 | 4279558 | Регулировочная шайба | 12 |
| 11 | 4279557 | Пластина | 1 |
| 12 | M341271 | Болт с внутренним шестигранником | 3 |
| 100 | 9168695 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
