Электрооборудование (5) — HITACHI EX90L-5

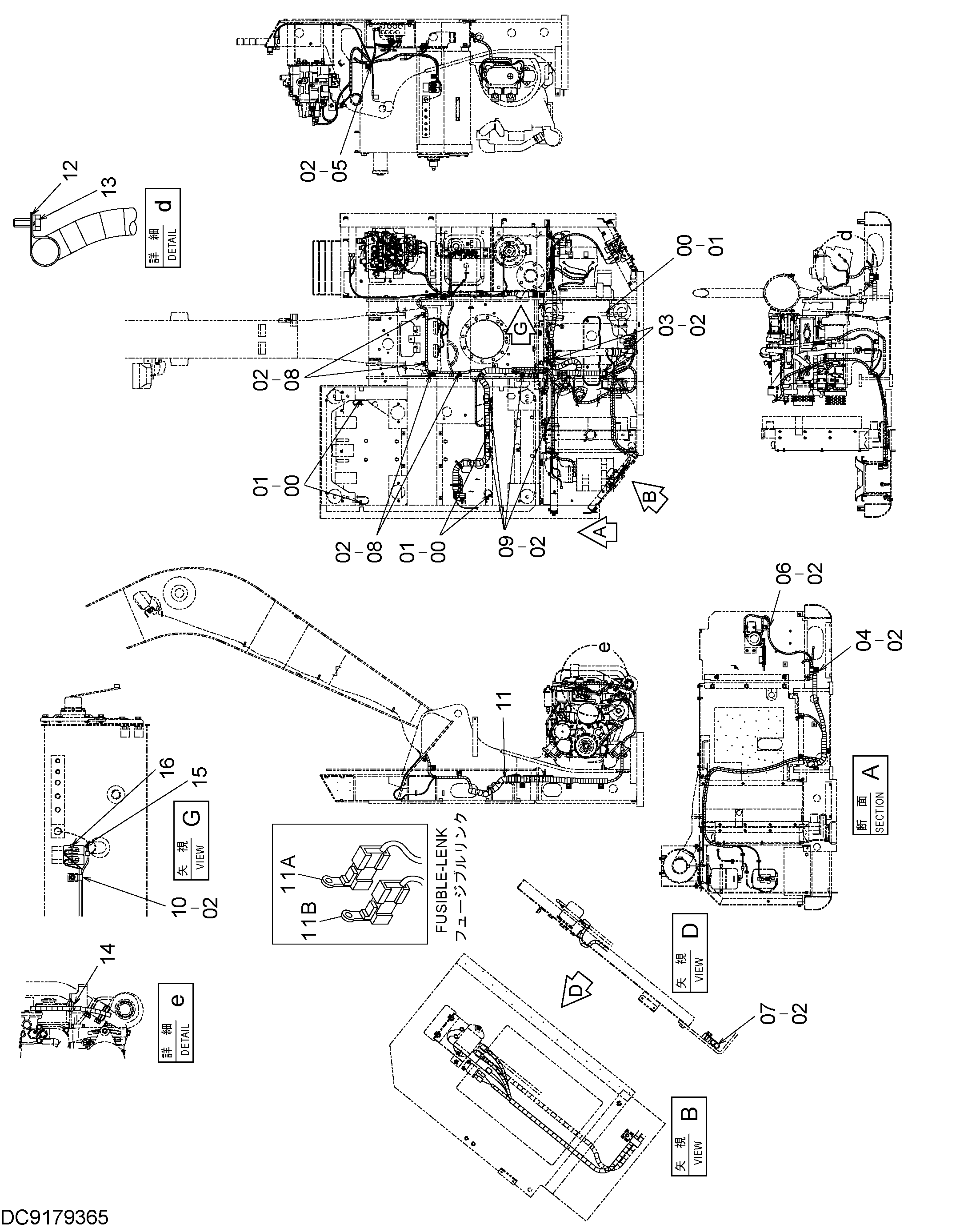

Заводская схема «Электрооборудование (5)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J950010 | Гайка | 5 |
| 01 | A590910 | Пружинная шайба | 5 |
| 02 | J271020 | Болт с шайбой | 15 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4190264 | Зажим | 2 |
| 04 | 4192035 | Зажим | 1 |
| 05 | 4190273 | Зажим | 1 |
| 06 | 4190275 | Зажим | 1 |
| 07 | 4190282 | Зажим | 1 |
| 08 | 4190253 | Зажим | 4 |
| 09 | 4190291 | Зажим | 4 |
| 10 | 4190272 | Зажим | 1 |
| 11 | 0003452 | Жгут проводов | 1 |
| 11A | 4270554 | Фусибле-линк | 1 |
| 11B | 4287640 | Фусибле-линк | 1 |
| 12 | 4000860 | Зажим трубка | 1 |
| 13 | J260616 | Болт с шайбой | 1 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | 4055312 | Ленточный зажим | 7 |
| 15 | 4207239 | Колпачок | 2 |
| 16 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
