Рама — HITACHI EX90

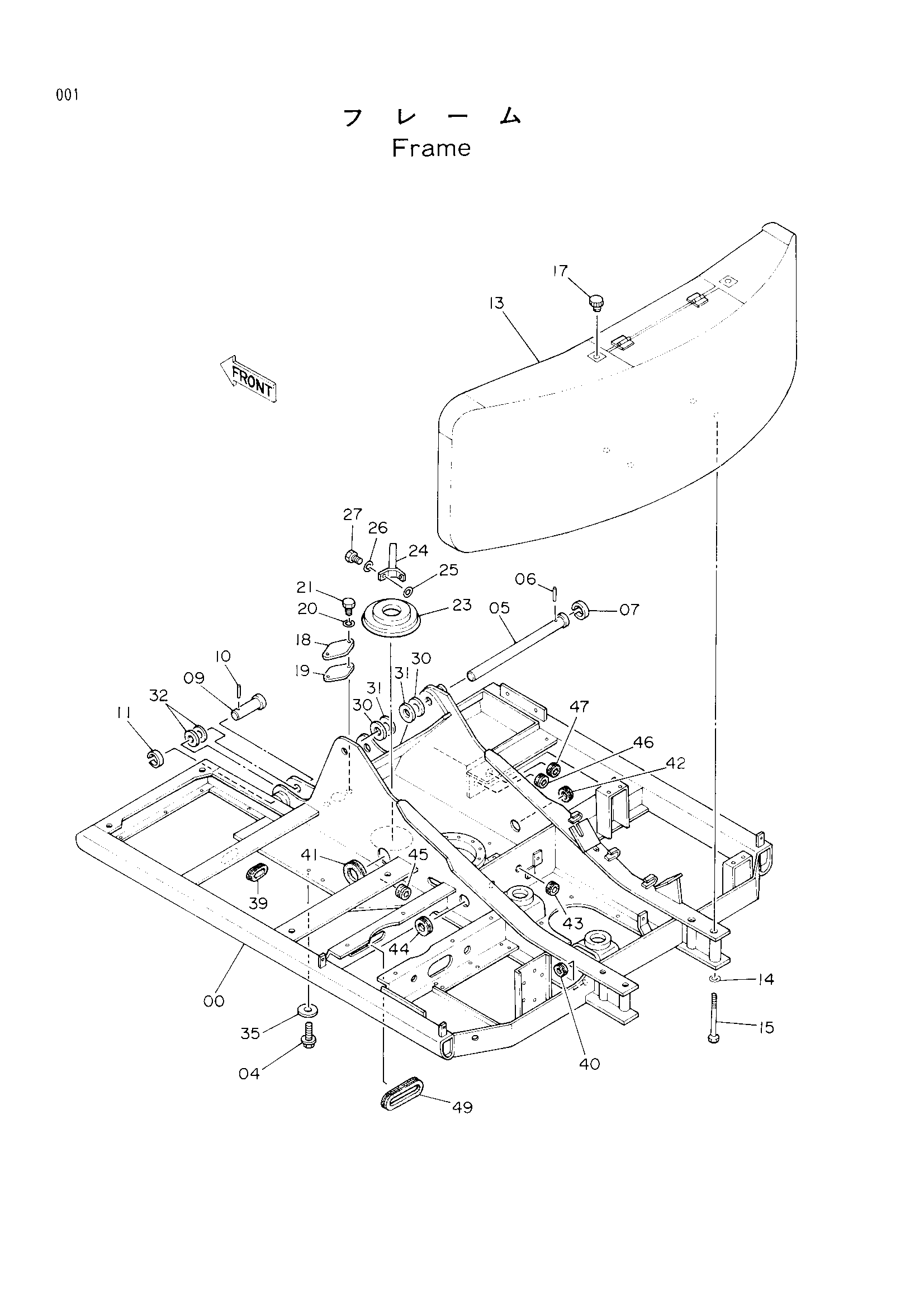

Заводская схема «Рама» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001978 | Рама основной | 1 |
| 04 | J931695 | Болт | 28 |
| 05 | 3037131 замена: 3043505 | Палец | 1 |
| 05 | 3043505 | Палец | 1 |
| 06 | 4107899 | Палец | 1 |
| 07 | 4065688 | Кольцо | 1 |
| 09 | 3037132 | Палец | 2 |
| 10 | 4065689 | Палец | 2 |
| 11 | 4065688 | Кольцо | 2 |
| 13 | 6008200 | Противовес | 1 |
| 14 | 4126485 | Шайба | 4 |
| 15 | J932720 | Болт | 4 |
| 17 | 4149678 | Колпачок | 2 |
| 18 | 4121023 замена: 4261088 | Крышка | 1 |
| 18 | 4261088 | Крышка | 1 |
| 19 | 4161735 | Манжета | 1 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | J901025 | Болт | 2 |
| 23 | 4176863 | Крышка задний | 1 |
| 24 | 8033211 | Ограничитель | 1 |
| 25 | 4114404 | Шайба | 2 |
| 26 | A590914 | Пружинная шайба | 2 |
| 27 | J901435 | Болт | 2 |
| 30 | 4087470 | Шайба | 2 |
| 31 | 4075360 | Шайба | 2 |
| 32 | 4075358 | Шайба | 4 |
| 35 | 4114405 | Шайба | 28 |
| 39 | 4213559 | Резиновая втулка | 1 |
| 40 | 4509404 | Резиновая втулка | 1 |
| 41 | 4201986 | Резиновая втулка | 1 |
| 42 | 4200176 | Резиновая втулка | 1 |
| 43 | 4201749 | Резиновая втулка | 2 |
| 44 | 4211191 | Резиновая втулка | 1 |
| 45 | 4210661 | Резиновая втулка | 1 |
| 46 | 94-2815 | Резиновая втулка | 1 |
| 47 | 4146559 | Резиновая втулка | 1 |
| 49 | 4202008 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
