Отопитель трубопроводы <SDX> — HITACHI EX90

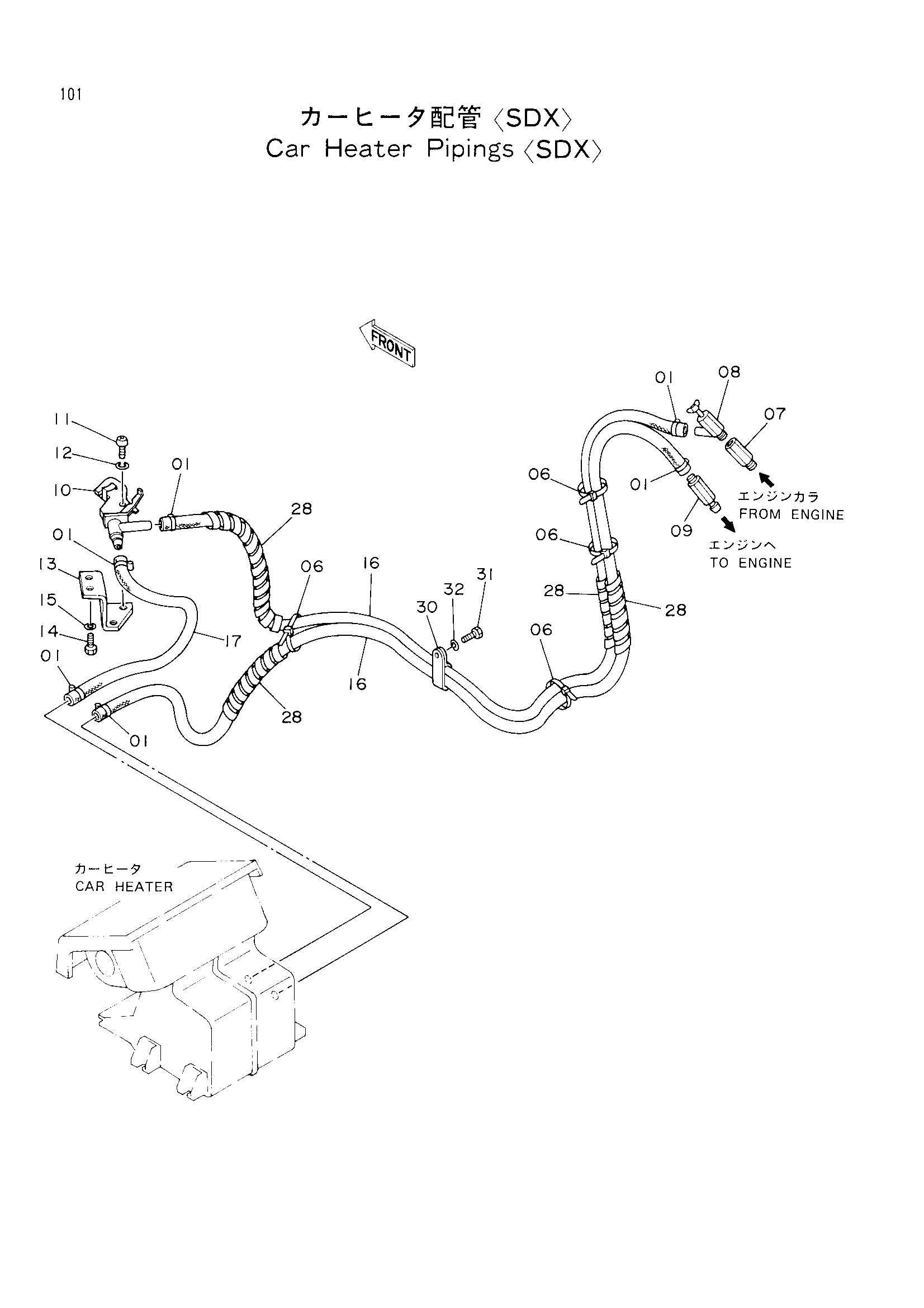

Заводская схема «Отопитель трубопроводы <SDX>» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4507228 | Хомут шланга | 6 |
| 06 | 4055312 | Ленточный зажим | 9 |
| 07 | 4051445 | Адаптер | 1 |
| 08 | 4508050 | Кран | 1 |
| 09 | 4201862 | Адаптер | 1 |
| 10 | 4195823 | Кран | 1 |
| 11 | M430416 | Винт | 2 |
| 12 | A590904 | Пружинная шайба | 2 |
| 13 | 4213673 | Кронштейн | 1 |
| 14 | J901016 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | 4214190 | Резиновый шланг | 2 |
| 17 | 4213754 | Водяной шланг | 1 |
| 28 | 4044420 | Защитный кожух | 4 |
| 30 | 4190266 | Зажим | 1 |
| 31 | J901016 | Болт | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
