Ход трубопроводы — HITACHI EX90

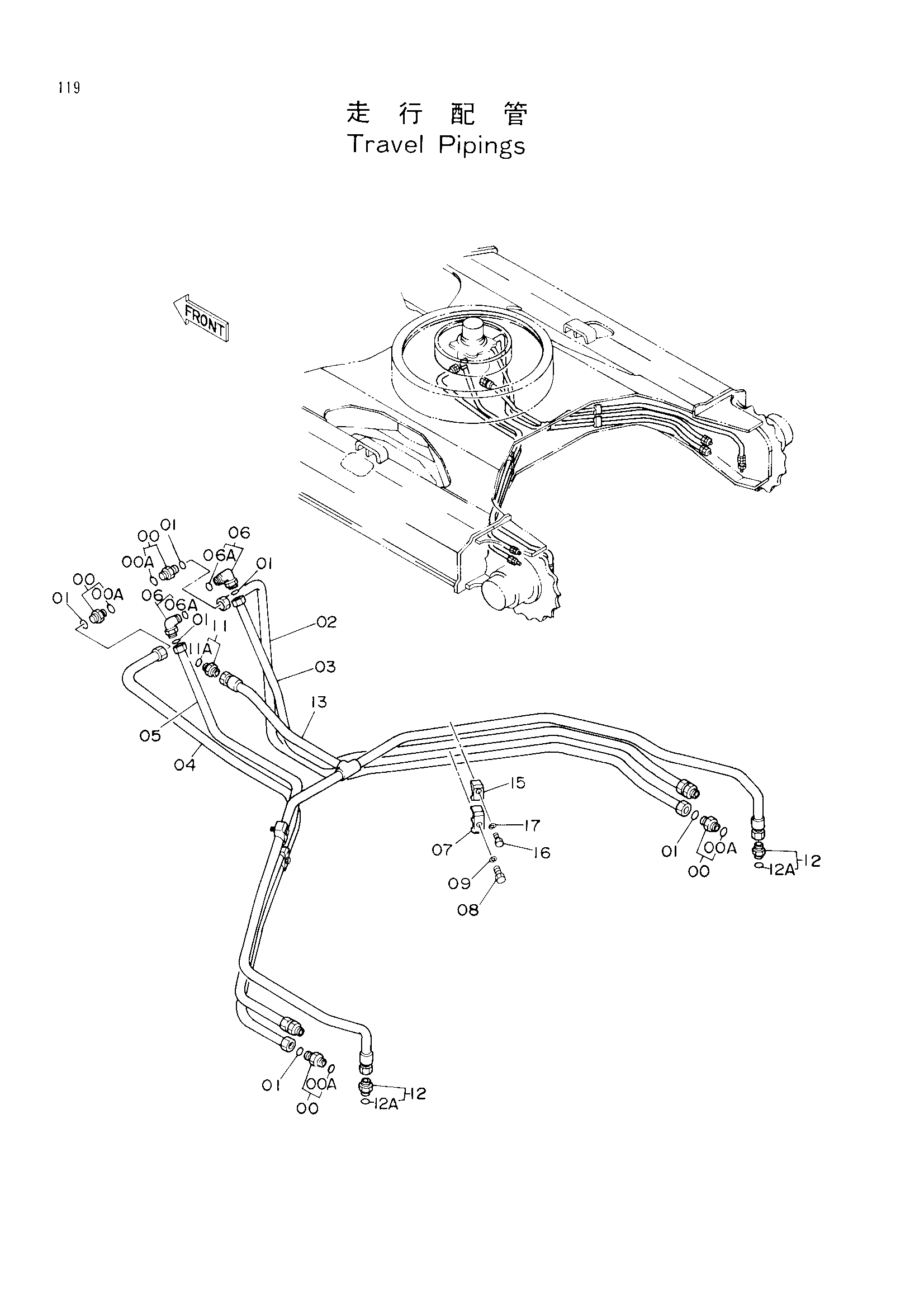

Заводская схема «Ход трубопроводы» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189619 | Адаптер | 6 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 8 |
| 02 | 7018803 | Трубка | 1 |
| 03 | 7018804 | Трубка | 1 |
| 04 | 7018805 | Трубка | 1 |
| 05 | 7018806 | Трубка | 1 |
| 06 | 4157562 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4189859 | Хомут трубки | 2 |
| 08 | J901245 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 11 | 4219324 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 7017859 | Трубка дренажный | 1 |
| 15 | 4190124 | Хомут трубки | 2 |
| 16 | J901240 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
