Электрооборудование (5) — HITACHI EX90

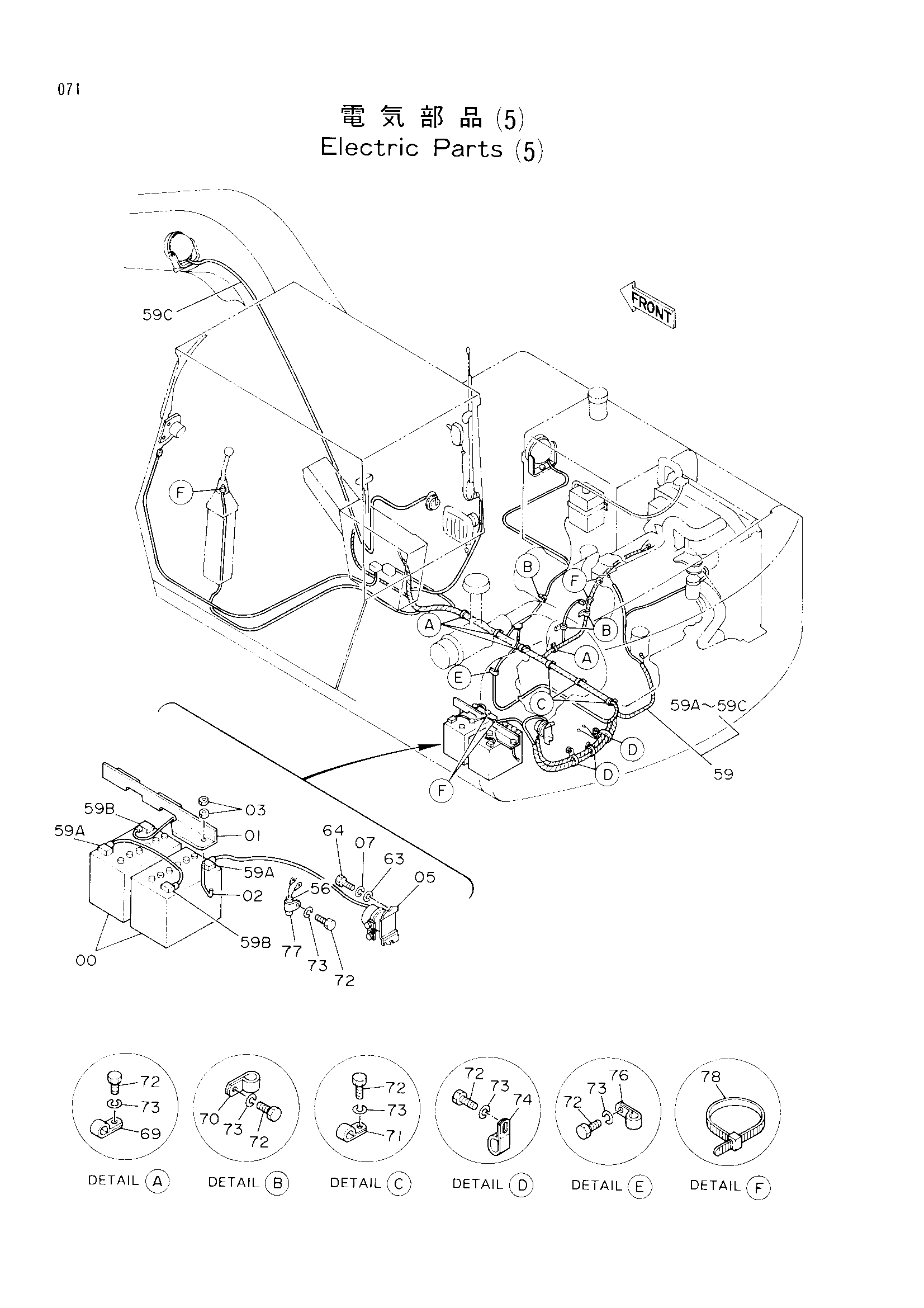

Заводская схема «Электрооборудование (5)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4165457 замена: 4247929 | Аккумулятор | 2 |
| 00 | 4247929 | Аккумулятор | 2 |
| 01 | 4196566 | Держатель | 1 |
| 02 | 4196567 | Болт | 2 |
| 03 | M500807 | Гайка | 4 |
| 05 | 4031771 | Реле аккумулятор | 1 |
| 07 | A590908 | Пружинная шайба | 2 |
| 56 | 4191038 | Фусибле-линк | 1 |
| 59 | 4199531 | Жгут проводов | 1 |
| 59A | 4256240 | Колпачок | 2 |
| 59B | 4256241 | Колпачок | 2 |
| 59C | 4257311 | Жгут проводов провод(стрела освещение) | 1 |
| 63 | A590108 | Плоская шайба | 2 |
| 64 | J900830 | Болт | 2 |
| 69 | 4190277 | Зажим | 4 |
| 70 | 4190275 | Зажим | 3 |
| 71 | 4192035 | Зажим | 3 |
| 72 | J901016 | Болт | 15 |
| 73 | A590910 | Пружинная шайба | 15 |
| 74 | 4190292 | Зажим | 3 |
| 76 | 4190276 | Зажим | 1 |
| 77 | 4190262 | Зажим | 1 |
| 78 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
