STD. рукоять (1.9M) — HITACHI EX90

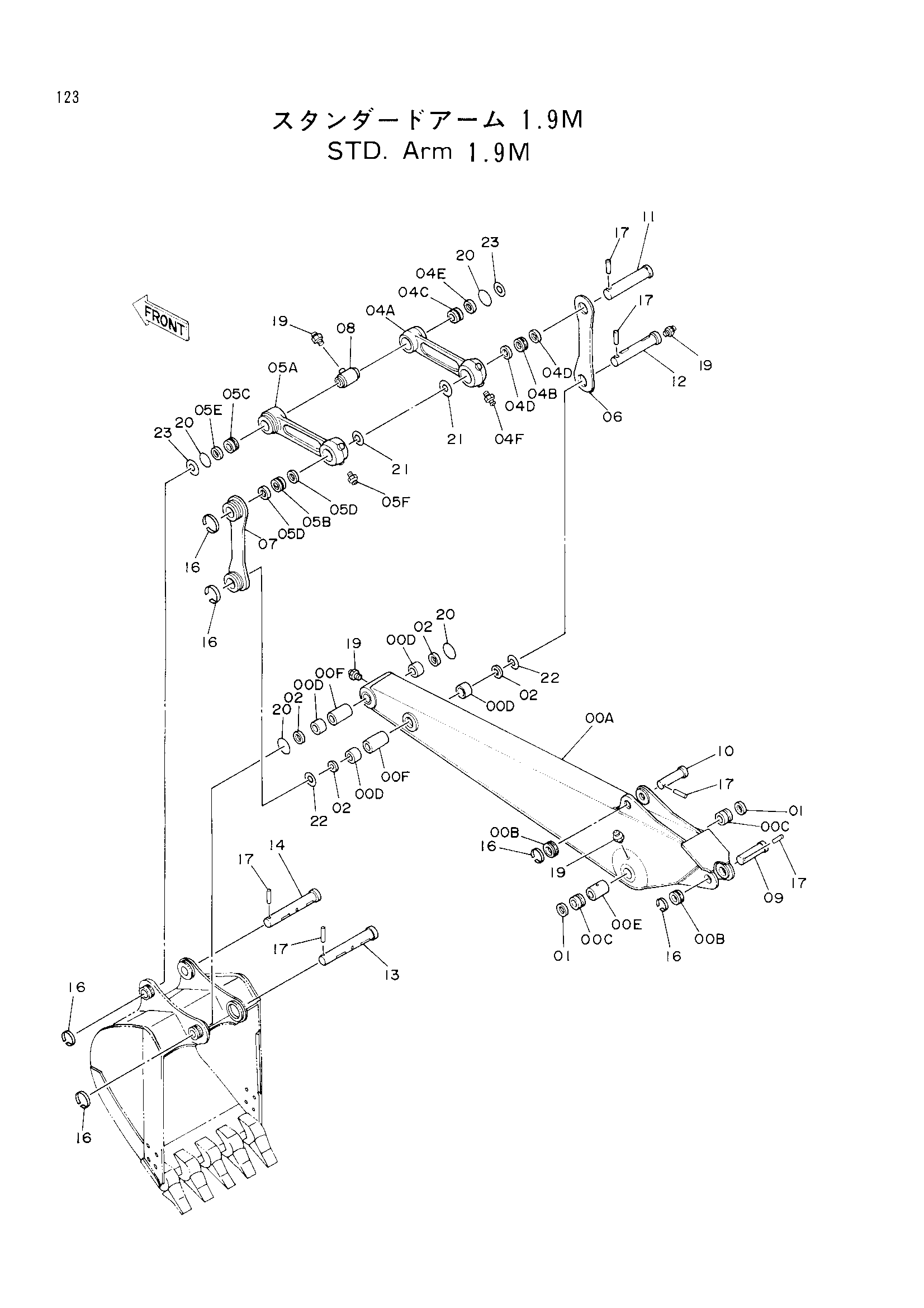

Заводская схема «STD. рукоять (1.9M)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008290 | Рукоять | 1 |
| 00A-F | 7017841 | Рукоять в сборе | 1 |
| 00B | 4197030 | Ограничитель | 2 |
| 00C | 4198295 | Втулка | 2 |
| 00D | 4198296 | Втулка | 4 |
| 00E | 4198374 | Трубка | 1 |
| 00F | 4088092 | Трубка | 2 |
| 01 | 4082193 | Пылезащитное уплотнение | 2 |
| 02 | 4082194 | Пылезащитное уплотнение | 4 |
| 04A | 2023945 | Тяга | 1 |
| 04A-F | 8037893 | Тяга в сборе (правый) | 1 |
| 04B | 4198295 | Втулка | 1 |
| 04C | 4198845 | Втулка | 1 |
| 04D | 4082193 | Пылезащитное уплотнение | 2 |
| 04E | 4082194 | Пылезащитное уплотнение | 1 |
| 04F | J75481 | Штуцер | 1 |
| 05A | 2023946 | Тяга | 1 |
| 05A-F | 8037894 | Тяга в сборе (левый) | 1 |
| 05B | 4198295 | Втулка | 1 |
| 05C | 4198845 | Втулка | 1 |
| 05D | 4082193 | Пылезащитное уплотнение | 2 |
| 05E | 4082194 | Пылезащитное уплотнение | 1 |
| 05F | J75481 | Штуцер | 1 |
| 06 | 3037343 | Тяга | 1 |
| 07 | 9727023 | Тяга | 1 |
| 08 | 9706236 | Проставка | 1 |
| 09 | 3037434 | Палец | 1 |
| 10 | 3037436 | Палец | 1 |
| 11 | 3037437 | Палец | 1 |
| 12 | 3037432 | Палец | 1 |
| 13 | 3037431 | Палец | 1 |
| 14 | 3037690 | Палец | 1 |
| 16 | 4065688 | Кольцо | 6 |
| 17 | 4065689 | Палец | 6 |
| 19 | J75481 | Штуцер | 5 |
| 20 | 4069166 | Уплотнительное кольцо | 4 |
| 21 | 4075357 | Шайба 1.0 | 4 |
| 22 | 4082148 | Шайба 1.0 | 3 |
| 23 | 4081655 | Шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
