Основной трубопроводы (3) — HITACHI EX90

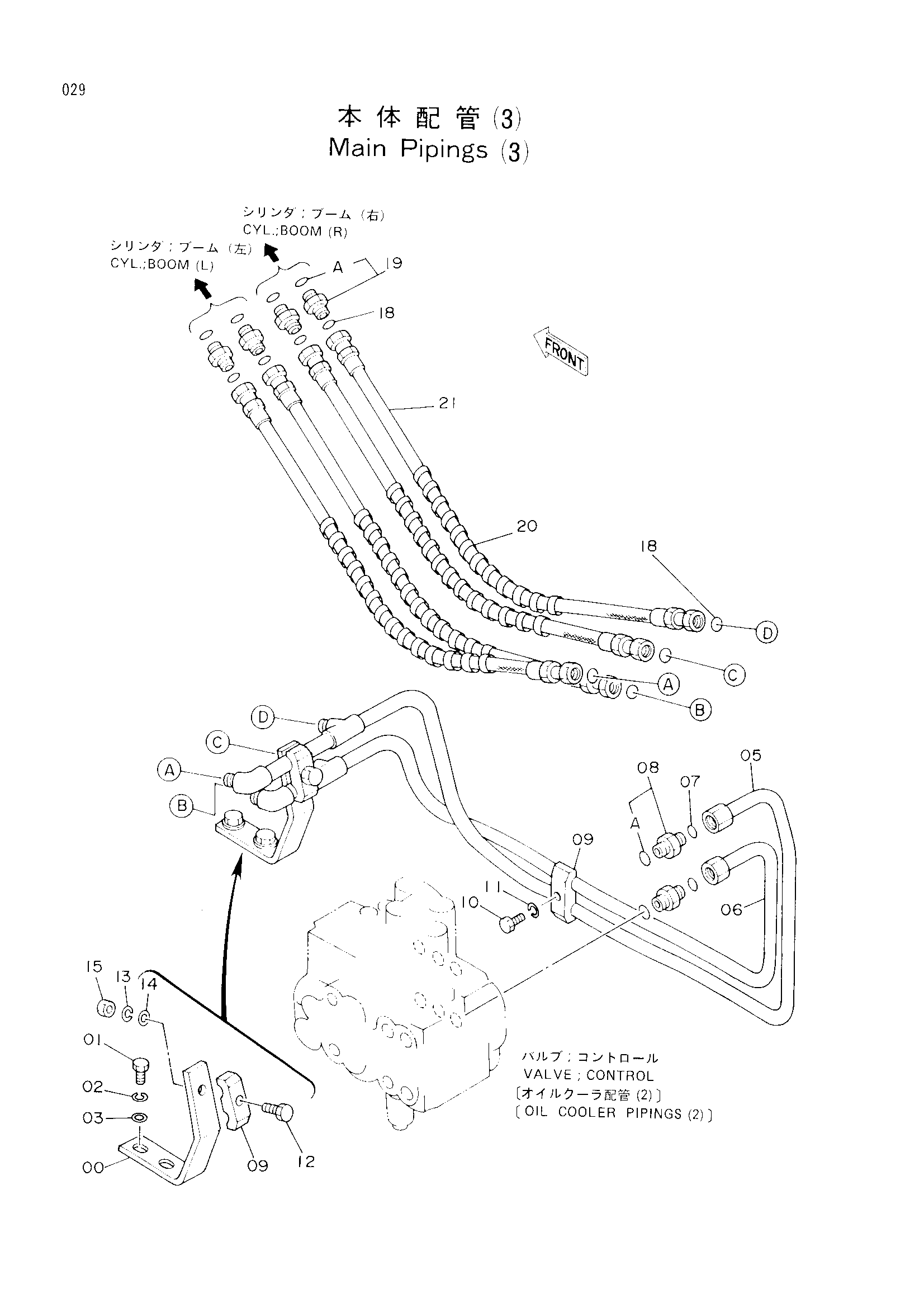

Заводская схема «Основной трубопроводы (3)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189137 | Опора | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | A590112 | Плоская шайба | 2 |
| 05 | 8037420 | Трубка | 1 |
| 06 | 8037419 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 4197530 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4189858 | Хомут трубки | 2 |
| 10 | J901250 | Болт | 1 |
| 11 | A590912 | Пружинная шайба | 1 |
| 12 | J901260 | Болт | 1 |
| 13 | A590912 | Пружинная шайба | 1 |
| 14 | A590112 | Плоская шайба | 1 |
| 15 | J950012 | Гайка | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 8 |
| 19 | 4189602 | Адаптер | 4 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4044420 | Защитный кожух | 4 |
| 21 | 4214439 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
