Основной трубопроводы (1) — HITACHI EX90

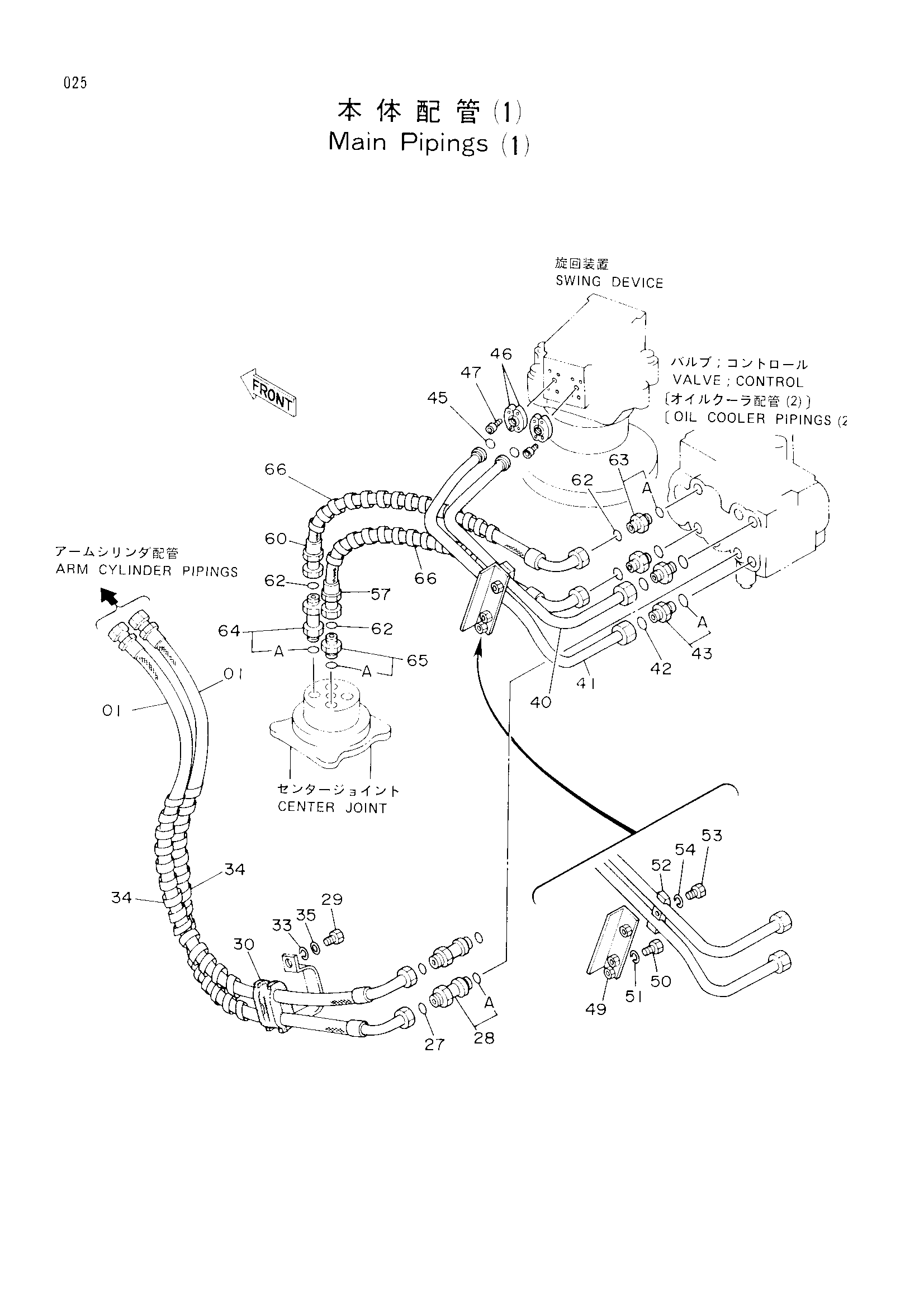

Заводская схема «Основной трубопроводы (1)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4218006 | Шланг | 2 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 4197532 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | J901225 | Болт | 1 |
| 30 | 3038200 | Втулка | 1 |
| 33 | A590912 | Пружинная шайба | 1 |
| 34 | 4044420 | Защитный кожух | 2 |
| 35 | A590112 | Плоская шайба | 1 |
| 40 | 8037709 | Трубка | 1 |
| 40 | 8042186 | Трубка | 1 |
| 41 | 8037710 | Трубка | 1 |
| 41 | 8042187 | Трубка | 1 |
| 42 | 4187308 | Уплотнительное кольцо | 2 |
| 43 | 4197530 | Адаптер | 2 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4506420 | Уплотнительное кольцо | 2 |
| 46 | 4510173 | Разъёмный фланец | 4 |
| 47 | M340825 | Болт с внутренним шестигранником | 8 |
| 49 | 9726928 | Опора | 1 |
| 49 | 9730427 | Опора | 1 |
| 50 | J901225 | Болт | 2 |
| 51 | A590912 | Пружинная шайба | 2 |
| 52 | 4189858 | Хомут трубки | 1 |
| 53 | J901250 | Болт | 1 |
| 54 | A590912 | Пружинная шайба | 1 |
| 57 | 4210320 | Шланг | 1 |
| 60 | 4210321 | Шланг | 1 |
| 62 | 4187308 | Уплотнительное кольцо | 4 |
| 63 | 4197530 | Адаптер | 2 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 4189539 | Адаптер | 1 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 65 | 4189619 | Адаптер | 1 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
