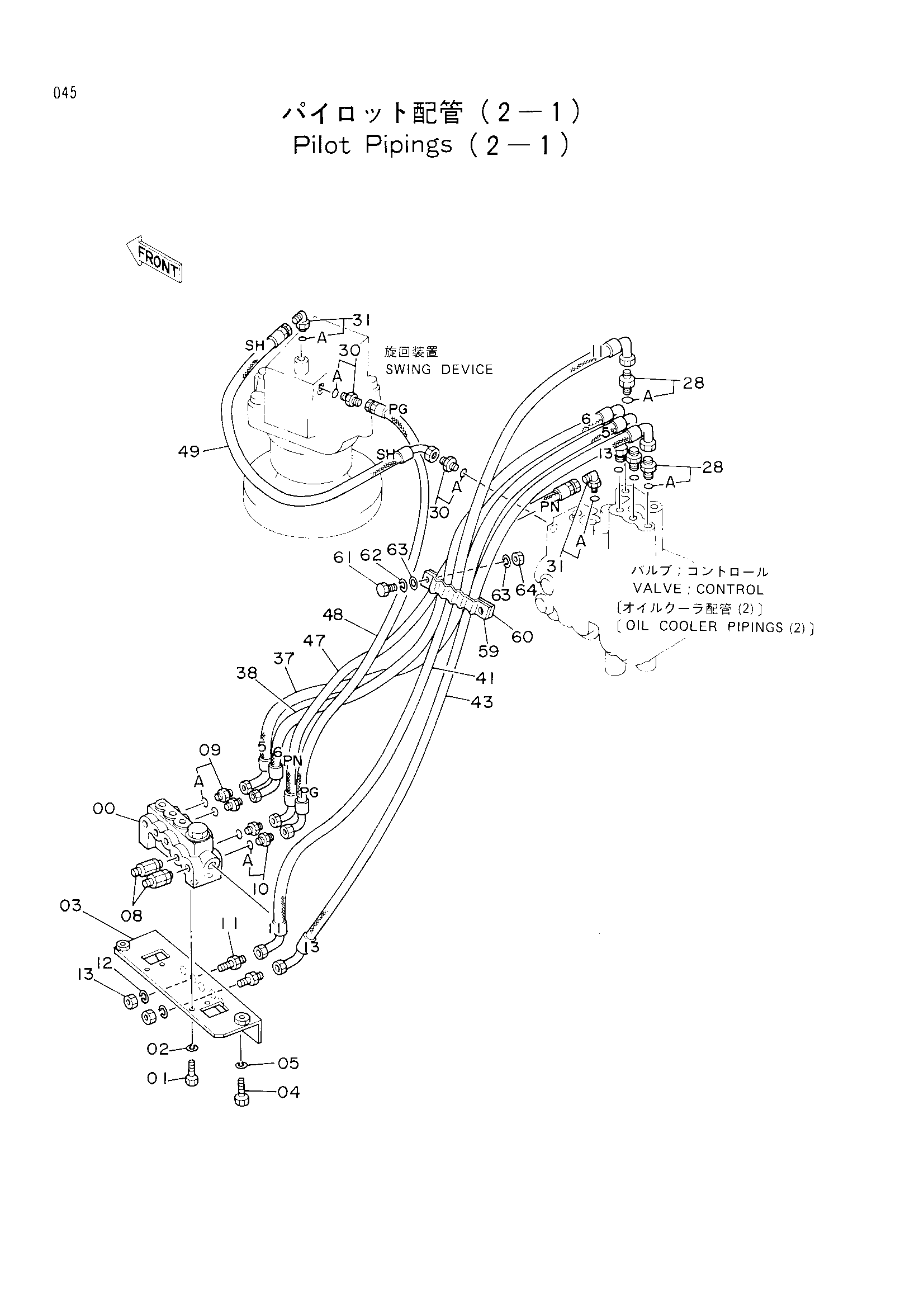

Пилотный трубопроводы (2-1) — HITACHI EX90
Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197817 | Клапан схокклесс | 1 |
| 01 | J900820 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | 8039763 | Кронштейн | 1 |
| 04 | J901225 | Болт | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 08 | 4188687 | Фильтр | 2 |
| 09 | 4200466 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200465 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 2 |
| 12 | A590916 | Пружинная шайба | 2 |
| 13 | 4202531 | Гайка | 2 |
| 28 | 4202422 | Адаптер | 4 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200465 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4213839 | Нейлоновый шланг (5) | 1 |
| 38 | 4213840 | Нейлоновый шланг (6) | 1 |
| 41 | 4213843 | Нейлоновый шланг (11) | 1 |
| 43 | 4213845 | Нейлоновый шланг (13) | 1 |
| 47 | 4213848 | Нейлоновый шланг (PN) | 1 |
| 48 | 4213849 | Нейлоновый шланг (PG) | 1 |
| 49 | 4213850 | Нейлоновый шланг (SH) | 1 |
| 59 | 9727638 | Хомут шланга | 1 |
| 60 | 9727636 | Пластина | 1 |
| 61 | J901035 | Болт | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | A590110 | Плоская шайба | 4 |
| 64 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
