Гидроцилиндр стрелы (левый) — HITACHI EX90

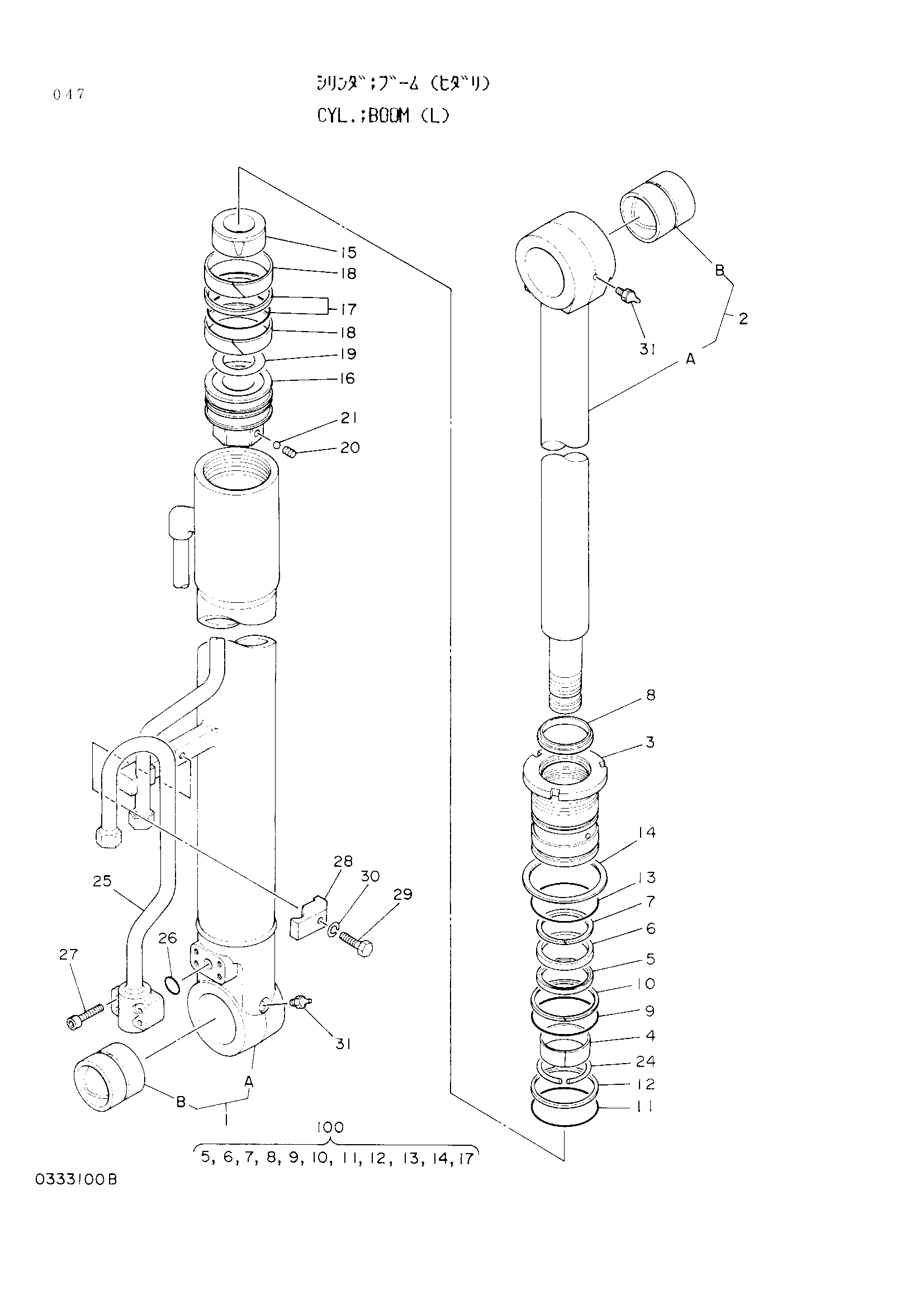

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4194436 | Гидроцилиндр стрелы (левый) | 1 | |
| 1 | 4228538 | Труба гидроцилиндра (с втулка) | 1 |
| 1A | 0333101 | Труба гидроцилиндра | 1 |
| 1B | 0333009 | Втулка | 1 |
| 2 | 4228539 | Шток поршня (с втулка) | 1 |
| 2A | 0333002 | Шток поршня | 1 |
| 2B | 4085432 | Втулка | 1 |
| 3 | 0333003 | Головка гидроцилиндра | 1 |
| 4 | 0330904 | Втулка | 1 |
| 5 | 0225613 | Кольцо | 1 |
| 6 | 0225611 | U-образная манжета | 1 |
| 7 | 0225612 | Опорное кольцо | 1 |
| 8 | 0225610 | Грязесъёмное кольцо | 1 |
| 9 | 4071223 | Уплотнительное кольцо | 1 |
| 10 | 4133852 | Опорное кольцо | 1 |
| 11 | 4017628 | Уплотнительное кольцо | 1 |
| 12 | 0333004 | Опорное кольцо | 2 |
| 13 | 0159408 | Уплотнительное кольцо | 1 |
| 14 | 4043327 | Стопорная шайба | 1 |
| 15 | 0333005 | Амортизирующий подшипник | 1 |
| 16 | 0333006 | Поршень | 1 |
| 17 | 0310608 | Уплотнительное кольцо | 1 |
| 18 | 0333007 | Направляющее кольцо | 2 |
| 19 | 0333008 | Регулировочная шайба | 1 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Стальной шарик | 1 |
| 24 | 4510494 | Стопорное кольцо | 1 |
| 25 | 0333102 | Трубка | 1 |
| 26 | 4509181 | Уплотнительное кольцо | 1 |
| 27 | 0309019 | Болт с внутренним шестигранником | 4 |
| 28 | 0310616 | Хомут трубки | 1 |
| 29 | 0309022 | Болт | 1 |
| 30 | 0208516 | Пружинная шайба | 1 |
| 31 | J75481 | Штуцер | 2 |
| 100 | 4216514 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
