Гусеничная цепь (500G) — HITACHI EX90

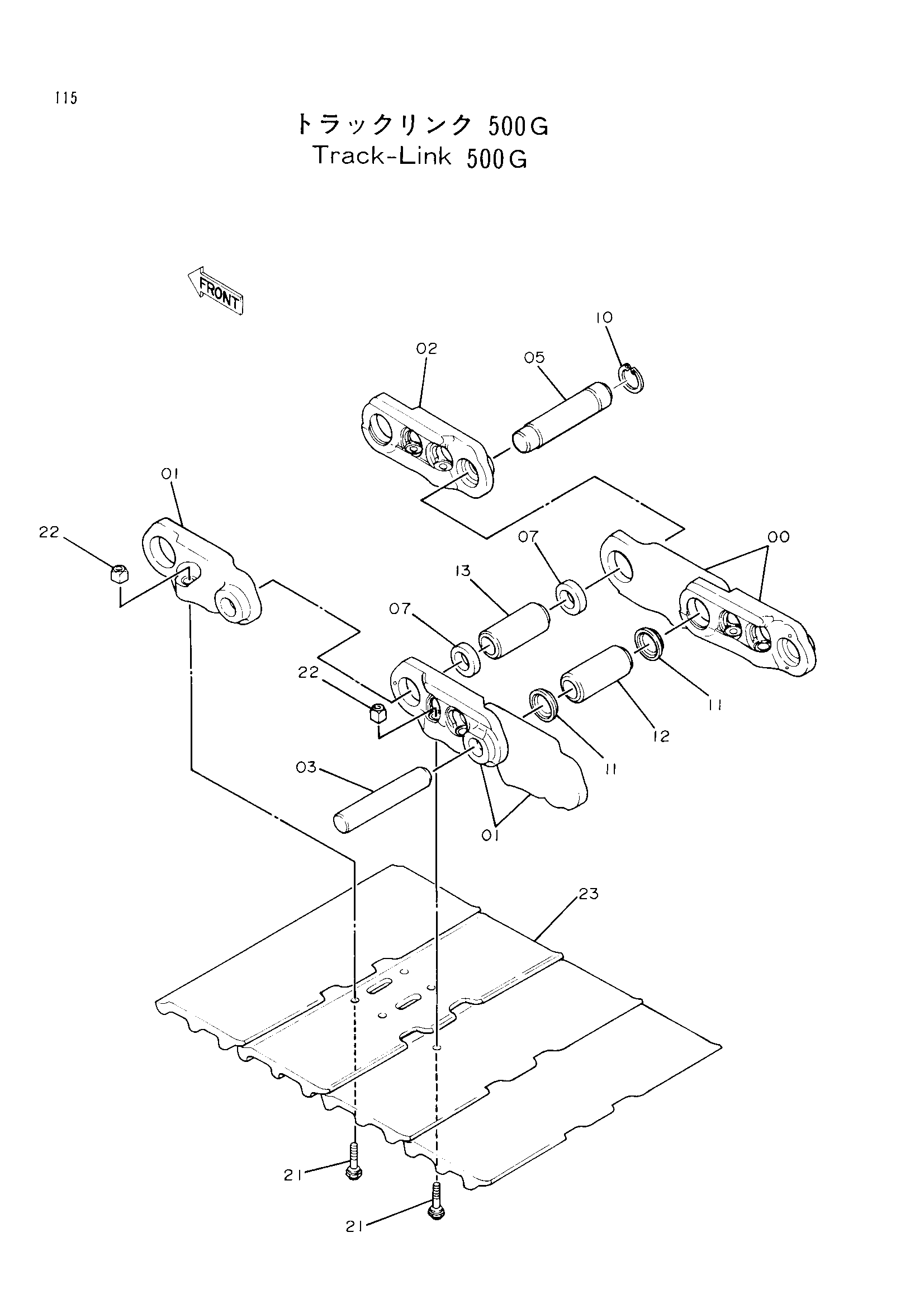

Заводская схема «Гусеничная цепь (500G)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069598 замена: 9096719 | Гусеничная цепь в сборе | 2 | |
| 9096719 | Гусеничная цепь в сборе | 2 | |
| 00 | 1010521 | Гусеничная цепь B | 42 |
| 00 | 1015396 | Гусеничная цепь B | 42 |
| 00-13 | 9069599 | Гусеничная цепь в сборе | 1 |
| 00-13 | 9096717 | Гусеничная цепь в сборе | 1 |
| 01 | 1010522 | Гусеничная цепь B | 43 |
| 01 | 1015397 | Гусеничная цепь B | 43 |
| 02 | 4193439 | Гусеничная цепь M | 1 |
| 02 | 4262588 | Гусеничная цепь M | 1 |
| 03 | 4156583 | Палец | 42 |
| 03 | 4195135 | Палец | 42 |
| 05 | 4193435 | Соединительный палец | 1 |
| 05 | 4263097 | Соединительный палец | 1 |
| 07 | 4193436 | Втулка | 2 |
| 07 | 4262585 | Втулка | 2 |
| 10 | 4188841 | Кольцо | 1 |
| 10 | 4188841 | Кольцо | 1 |
| 11 | 4193440 | Уплотнение | 84 |
| 11 | 4262584 | Уплотнение | 84 |
| 12 | 4159166 | Втулка | 42 |
| 12 | 4262582 | Втулка | 42 |
| 13 | 4193438 | Соединительная втулка | 1 |
| 13 | 4262583 | Соединительная втулка | 1 |
| 21 | 4159033 | Болт башмак | 172 |
| 21 | 4262586 | Болт башмак | 172 |
| 22 | 4200883 | Гайка | 172 |
| 22 | 4262587 | Гайка | 172 |
| 23 | 2024398 | Башмак грунтозацеп | 43 |
| 23 | 2030534 | Башмак грунтозацеп | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
