Бортовой редуктор — HITACHI EX90

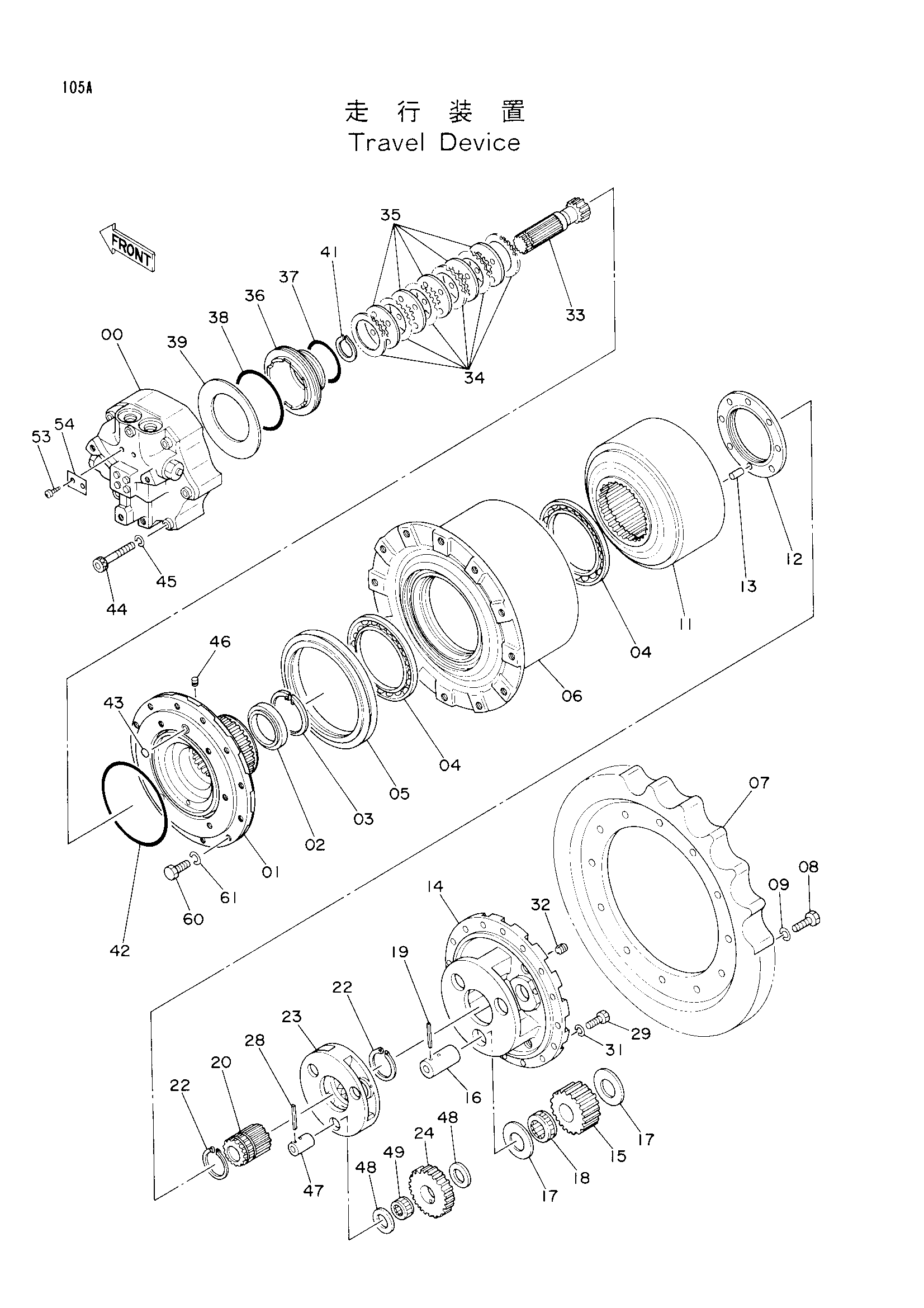

Заводская схема «Бортовой редуктор» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072428 | Гидромотор | 1 |
| 00-49 | 9069263 замена: 9096480 | Бортовой редуктор в сборе | 2 |
| 00-54 | 9096480 | Бортовой редуктор в сборе | 2 |
| 01 | 1011509 | Корпус | 1 |
| 01 | 1012229 | Корпус | 1 |
| 02 | 4192640 | Проставка | 1 |
| 03 | 991728 | Стопорное кольцо | 1 |
| 04 | 4192639 | Роликовый подшипник | 2 |
| 05 | 4082631 | Комплект уплотнений | 1 |
| 06 | 1011510 | Барабан | 1 |
| 07 | 1010453 | Звёздочка | 1 |
| 08 | J931640 | Болт | 12 |
| 09 | A590916 | Пружинная шайба | 12 |
| 11 | 2023139 | Коронная шестерня | 1 |
| 11 | 2023139 | Коронная шестерня | 1 |
| 11 | 2024694 замена: 2023139 | Коронная шестерня | 1 |
| 12 | 3036163 | Гайка | 1 |
| 13 | 4148012 | Установочный штифт | 1 |
| 14 | 1010452 | Водило | 1 |
| 15 | 3036162 | Планетарная шестерня | 3 |
| 16 | 4192635 | Палец | 3 |
| 17 | 4192637 | Упорная пластина | 6 |
| 18 | 4150398 | Игольчатый подшипник | 6 |
| 19 | 4144525 | Пружинный штифт | 3 |
| 20 | 3015555 | Солнечная шестерня | 1 |
| 22 | 960323 | Стопорное кольцо | 2 |
| 23 | 2023141 | Водило | 1 |
| 24 | 3036161 | Планетарная шестерня | 3 |
| 28 | 4173093 | Пружинный штифт | 3 |
| 29 | M221232 | Болт | 16 |
| 31 | A590912 | Пружинная шайба | 16 |
| 32 | 4245797 | Пробка | 3 |
| 32 | 94-2013 | Пробка | 2 |
| 32 | 94-2013 замена: 4245797 | Пробка | 3 |
| 33 | 2024995 | Вал проп. | 1 |
| 34 | 3036164 | Пластина | 5 |
| 34 | 3036164 | Пластина | 6 |
| 35 | 3036165 | Пластина фрикционный | 4 |
| 35 | 3036165 | Пластина фрикционный | 5 |
| 36 | 3036166 | Поршень | 1 |
| 37 | 4150683 | Д-ринг | 1 |
| 38 | 4150684 | Д-ринг | 1 |
| 39 | 3017067 | Тарельчатая пружина | 1 |
| 41 | 929231 | Кольцо | 1 |
| 42 | 4154877 | Уплотнительное кольцо | 1 |
| 43 | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4192042 | Болт с внутренним шестигранником | 6 |
| 45 | A590914 | Пружинная шайба | 6 |
| 46 | 94-2010 | Пробка | 1 |
| 47 | 4194833 | Палец | 3 |
| 48 | 4194831 | Упорная пластина | 6 |
| 49 | 4194832 | Игольчатый подшипник | 3 |
| 53 | M492564 | Приводной винт | 2 |
| 54 | 3053559 | Информационная табличка | 1 |
| 60 | J931655 | Болт | 24 |
| 61 | A590916 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
