Масляный радиатор трубопроводы (2) — HITACHI EX90

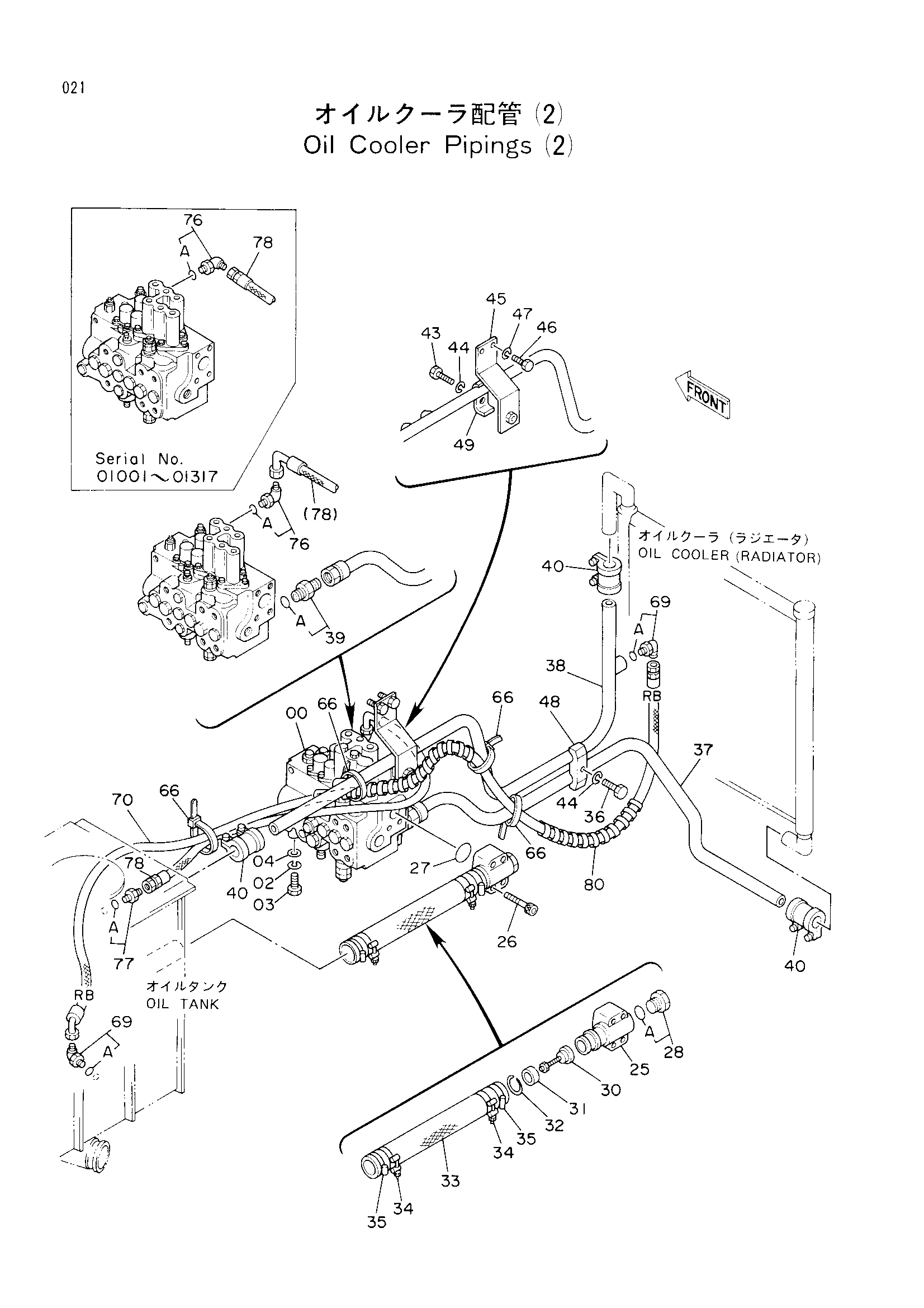

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4194450 | Гидрораспределитель | 1 |
| 02 | A590914 | Пружинная шайба | 3 |
| 03 | J901430 | Болт | 3 |
| 04 | A590114 | Плоская шайба | 1 |
| 25 | 2023808 | Коллектор | 1 |
| 26 | M341065 | Болт с внутренним шестигранником | 4 |
| 27 | A811050 | Уплотнительное кольцо | 1 |
| 28 | 4113926 | Пробка | 1 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4197528 | Клапан | 1 |
| 31 | 4197527 | Кольцо | 1 |
| 32 | 930453 | Стопорное кольцо | 1 |
| 33 | 4120281 | Резиновый шланг | 1 |
| 34 | 4504198 | Хомут шланга | 2 |
| 35 | 4152703 замена: 4282477 | Хомут шланга | 2 |
| 35 | 4282477 | Хомут шланга | 2 |
| 36 | J901280 | Болт | 1 |
| 37 | 7018902 | Обратная трубка | 1 |
| 38 | 7018903 | Обратная трубка | 1 |
| 39 | 4042034 | Адаптер | 1 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4071213 | Муфта | 3 |
| 43 | J901265 | Болт | 1 |
| 44 | A590912 | Пружинная шайба | 2 |
| 45 | 9728877 | Кронштейн | 1 |
| 46 | J901225 | Болт | 2 |
| 47 | A590912 | Пружинная шайба | 2 |
| 48 | 4198598 | Хомут трубки | 1 |
| 49 | 4053698 | Хомут трубки | 1 |
| 66 | 4121859 | Ленточный зажим | 4 |
| 69 | 4154671 | Угловой штуцер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4213865 | Нейлоновый шланг (RB) | 1 |
| 76 | 4154670 | Угловой штуцер | 1 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 77 | 4200465 | Адаптер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4213449 замена: 4221221 | Нейлоновый шланг | 1 |
| 78 | 4221221 | Нейлоновый шланг | 1 |
| 80 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
