Радиатор — HITACHI EX90

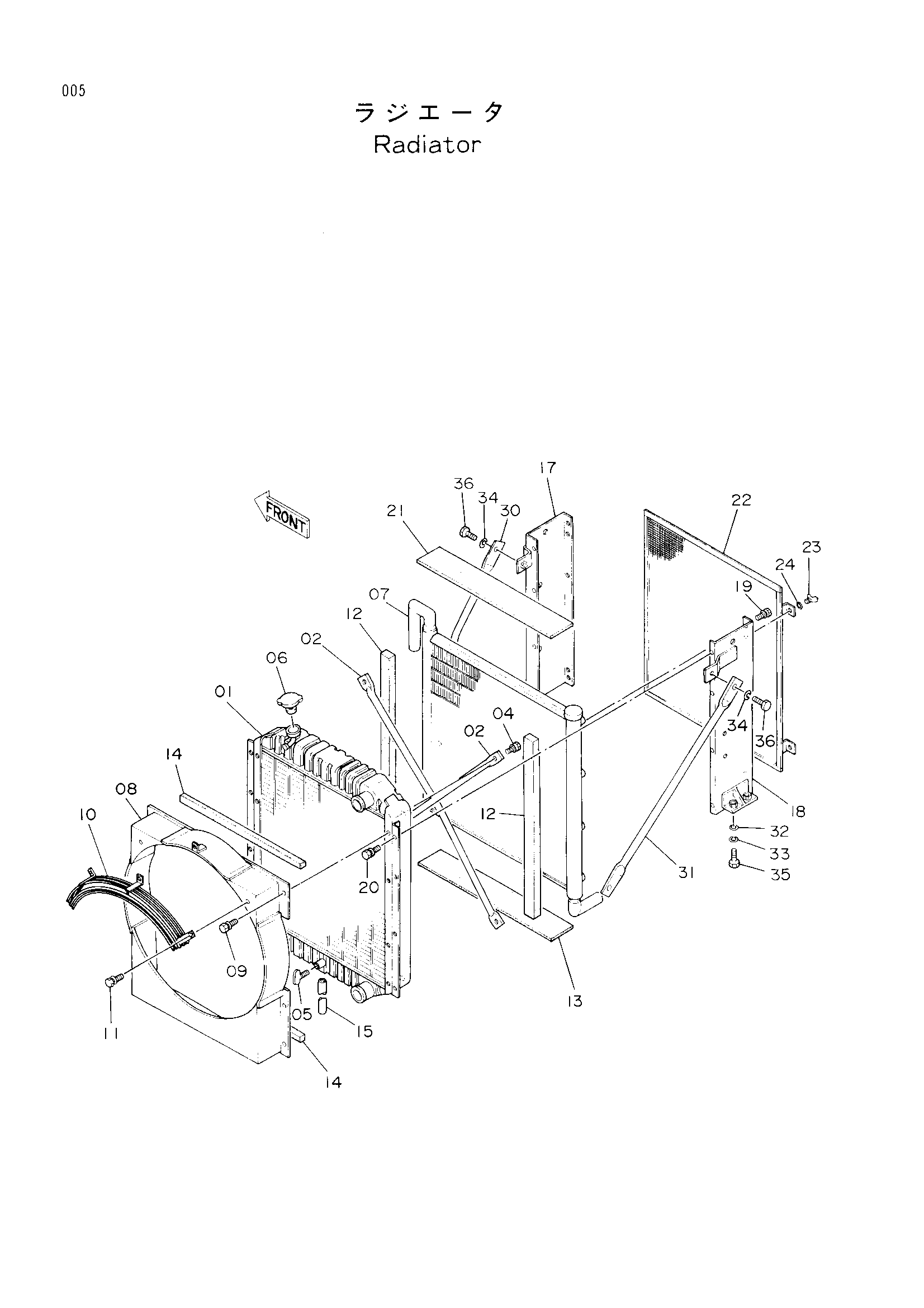

Заводская схема «Радиатор» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216508 | Коре радиатор | 1 |
| 01-24 | 4194525 | Радиатор в сборе | 1 |
| 02 | 4206677 | Шток | 2 |
| 04 | 4206679 | Болт с шайбой | 4 |
| 05 | 4148705 | Пробка дренажный | 1 |
| 06 | 4206093 замена: 4228160 | Колпачок | 1 |
| 06 | 4228160 | Колпачок | 1 |
| 07 | 4216509 | Масляный радиатор | 1 |
| 08 | 4221120 | Направляющая вентилятор | 1 |
| 09 | 4206678 | Болт с шайбой | 8 |
| 10 | 4204469 | Защита вентилятор | 1 |
| 11 | 4206128 | Болт с шайбой | 3 |
| 12 | 4221121 | Манжета | 2 |
| 13 | 4221122 | Манжета | 1 |
| 14 | 4221123 | Манжета | 2 |
| 15 | 4148706 | Шланг | 1 |
| 17 | 4221124 | Кронштейн | 1 |
| 18 | 4221125 | Кронштейн | 1 |
| 19 | 4206678 | Болт с шайбой | 8 |
| 20 | 4206678 | Болт с шайбой | 8 |
| 21 | 4221126 | Манжета | 1 |
| 22 | 4221127 | Сетка | 1 |
| 23 | 4206930 | Болт винг | 4 |
| 24 | 4206931 | Шайба | 4 |
| 30 | 4188116 | Стойка | 1 |
| 31 | 4178601 | Стойка | 1 |
| 32 | 4086891 | Шайба | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
| 35 | J901230 | Болт | 4 |
| 36 | J901635 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
