Гусеничная рама — HITACHI EX90

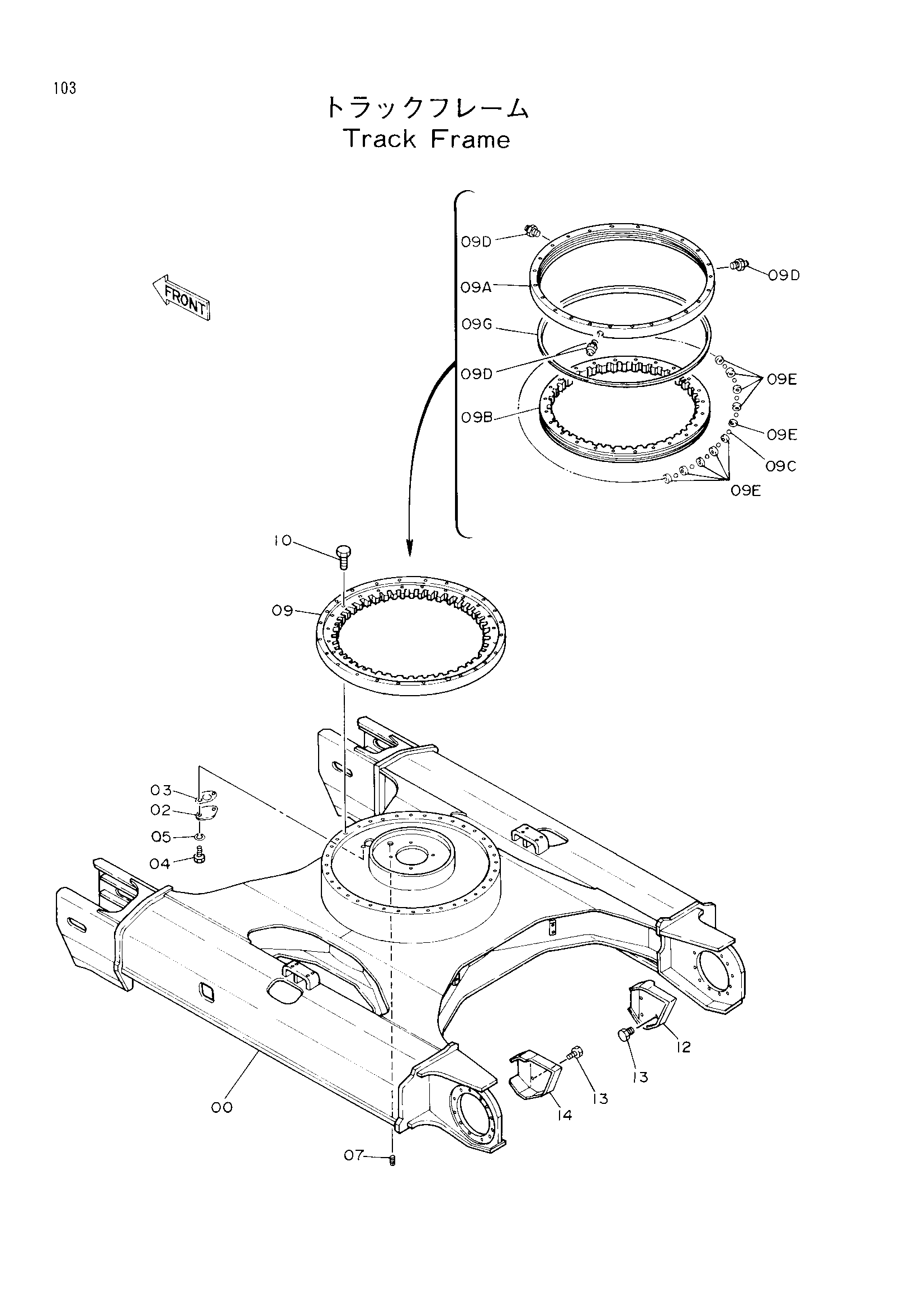

Заводская схема «Гусеничная рама» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008162 | Гусеничная рама | 1 |
| 02 | 4128863 | Пластина | 1 |
| 03 | 4141076 замена: 4211149 | Манжета | 1 |
| 03 | 4211149 | Манжета | 1 |
| 04 | J901018 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 07 | 94-2024 | Пробка | 1 |
| 09 | 4193434 | Подшипник. свингкиркл в сборе | 1 |
| 09C | 4115153 | Шарик (1=78 детали) | 1 |
| 09D | J75481 | Штуцер | 3 |
| 09E | 4221166 | Опора | 78 |
| 09G | 4221165 | Уплотнение | 1 |
| 10 | J931690 | Болт | 36 |
| 12 | 7019690 | Крышка (правый) | 1 |
| 12 | 8037656 | Крышка | 1 |
| 13 | J901216 | Болт | 6 |
| 14 | 7019691 | Крышка (левый) | 1 |
| 14 | 8037656 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
