Крышка (2) — HITACHI EX90

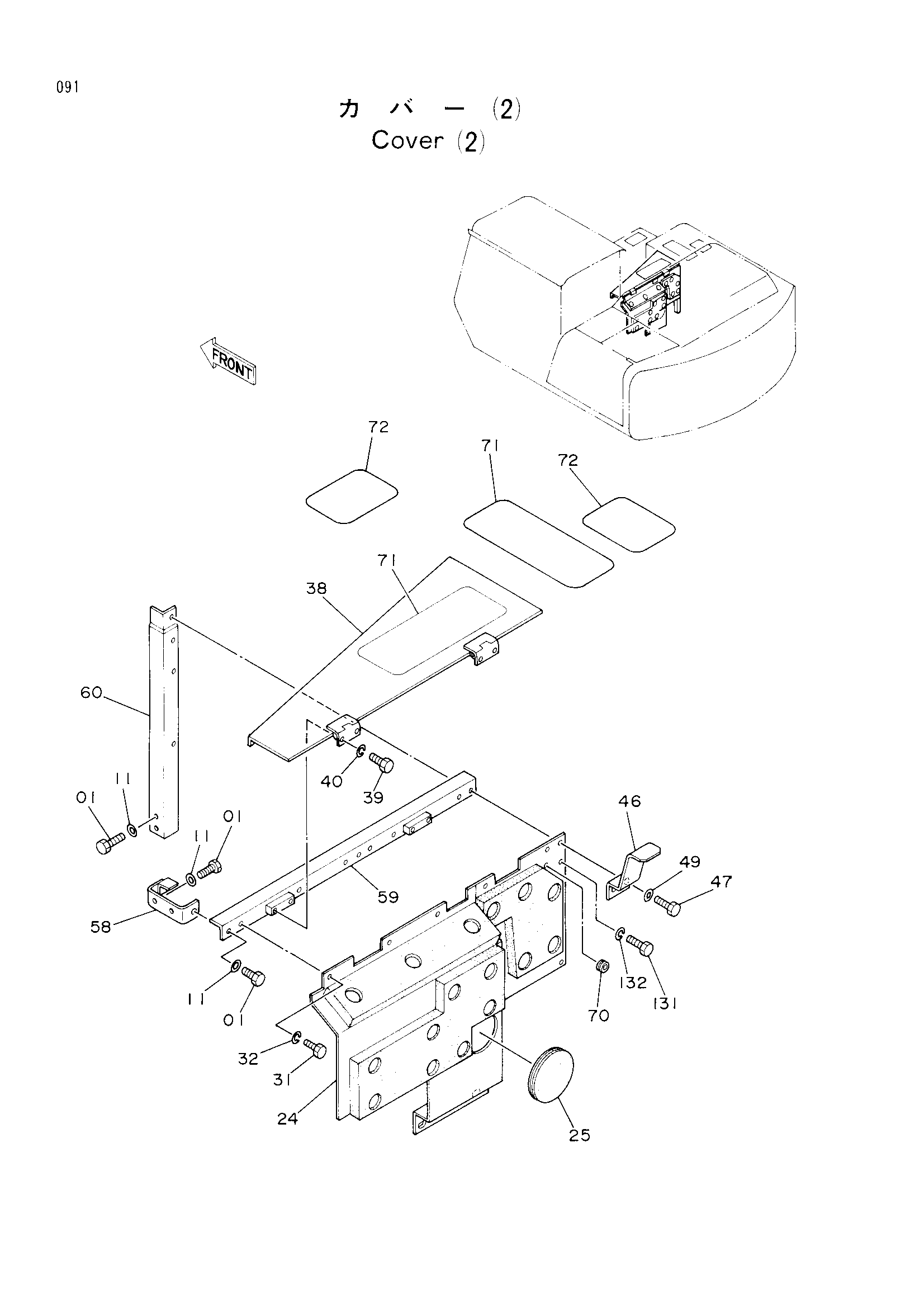

Заводская схема «Крышка (2)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901225 | Болт | 5 |
| 11 | A590112 | Плоская шайба | 5 |
| 24 | 7018723 | Крышка | 1 |
| 25 | 4093813 | Резиновая втулка | 1 |
| 31 | J901225 | Болт | 8 |
| 32 | A590112 | Плоская шайба | 8 |
| 38 | 8037436 | Крышка | 1 |
| 39 | J900814 | Болт | 4 |
| 40 | A590908 | Пружинная шайба | 4 |
| 46 | 4197351 | Ограничитель | 1 |
| 47 | J901230 | Болт | 2 |
| 49 | J217083 | Плоская шайба | 2 |
| 58 | 9728580 | Кронштейн | 1 |
| 59 | 9728578 | Опора | 1 |
| 60 | 9728579 | Опора | 1 |
| 70 | 94-2805 | Резиновая втулка | 1 |
| 71 | 4073519 | Лента | 3 |
| 72 | 4121128 | Лента | 2 |
| 131 | J901225 | Болт | 1 |
| 132 | A590112 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
