Управление двигателем рычаг (2)<SDX> — HITACHI EX90

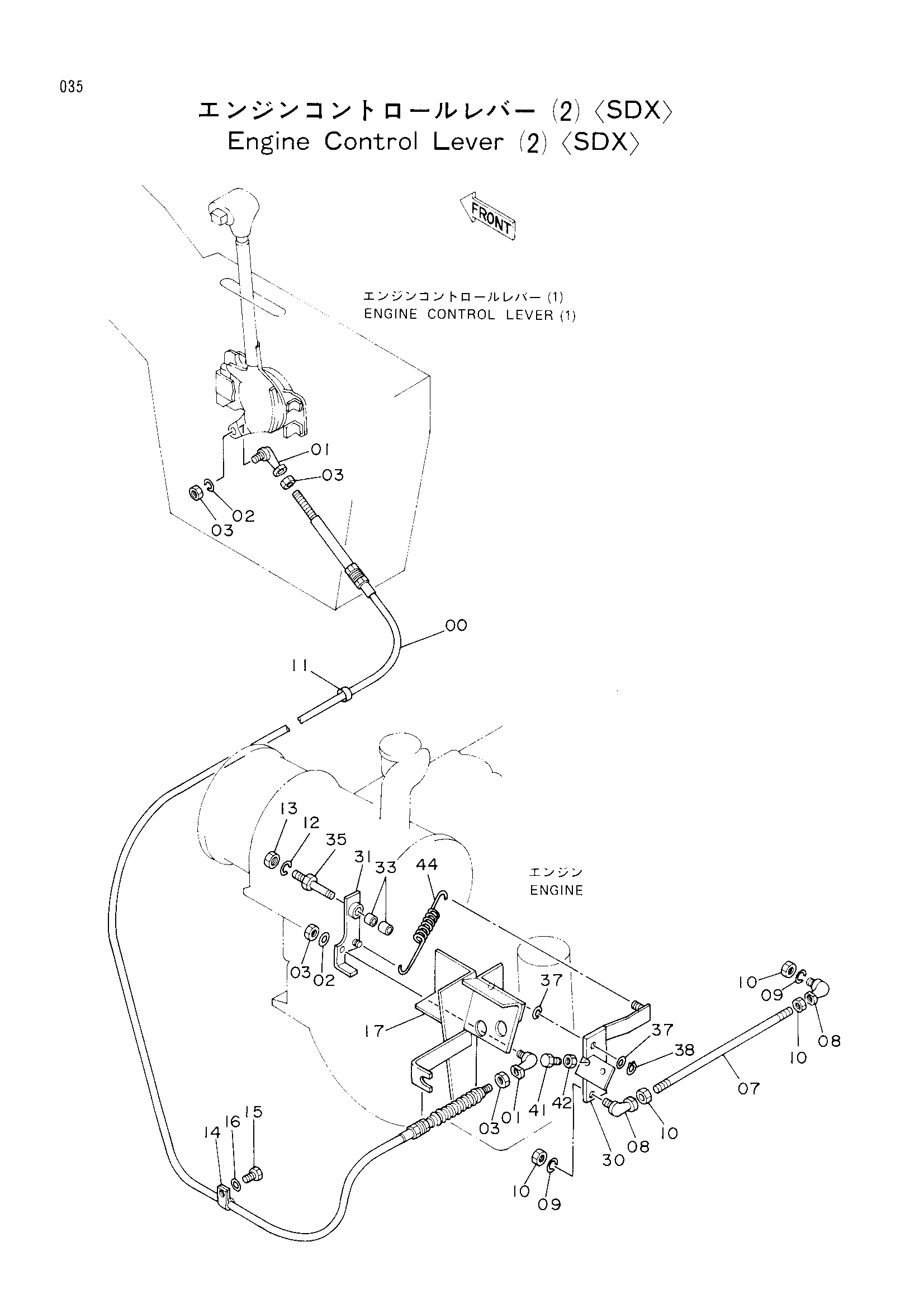

Заводская схема «Управление двигателем рычаг (2)<SDX>» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210230 | Трос управления | 1 |
| 01 | 4056016 | Шарнир | 2 |
| 02 | A590905 | Пружинная шайба | 2 |
| 03 | M500504 | Гайка | 4 |
| 07 | 4188757 | Шток | 1 |
| 08 | 4056017 | Шарнир | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | M500605 | Гайка | 4 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 12 | A590914 | Пружинная шайба | 1 |
| 13 | J952014 | Гайка | 1 |
| 14 | 4000853 | Зажим трубка | 1 |
| 15 | J900612 | Болт | 1 |
| 16 | A590906 | Пружинная шайба | 1 |
| 17 | 7018260 | Кронштейн | 1 |
| 30 | 7018259 | Рычаг | 1 |
| 31 | 8038497 замена: 8044341 | Рычаг | 1 |
| 31 | 8044341 | Рычаг | 1 |
| 33 | 4173387 | Втулка | 2 |
| 35 | 4188374 | Палец | 1 |
| 37 | A590114 | Плоская шайба | 2 |
| 38 | 991337 | Стопорное кольцо | 1 |
| 41 | 4188376 | Механизм натяжения | 2 |
| 42 | 4122395 | Гайка | 2 |
| 44 | 4188375 | Пружина растяжения | 1 |
| 44 | 4216154 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
