Основной трубопроводы (2) — HITACHI EX90

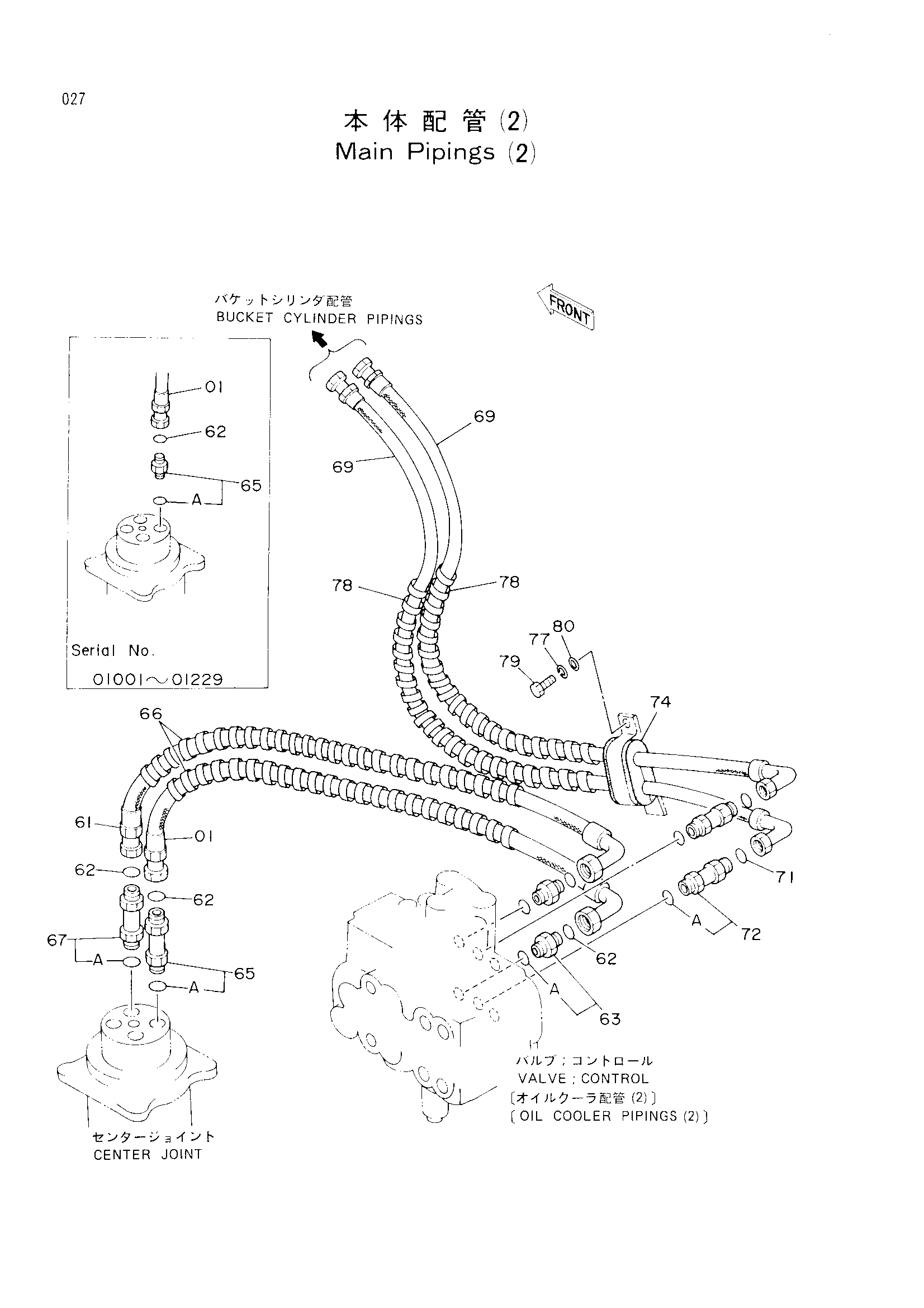

Заводская схема «Основной трубопроводы (2)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210321 | Шланг | 1 |
| 61 | 4210322 | Шланг | 1 |
| 62 | 4187308 | Уплотнительное кольцо | 4 |
| 63 | 4197530 | Адаптер | 2 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | 4189539 | Адаптер | 1 |
| 65 | 4189619 | Адаптер | 1 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | 4044420 | Защитный кожух | 2 |
| 67 | 4217948 | Адаптер | 1 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | 4217344 | Шланг | 2 |
| 71 | 4138938 | Уплотнительное кольцо | 2 |
| 72 | 4197531 | Адаптер | 2 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 3038206 | Втулка | 1 |
| 77 | A590912 | Пружинная шайба | 2 |
| 78 | 4044420 | Защитный кожух | 2 |
| 79 | J901230 | Болт | 1 |
| 80 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
