Удлинённый рукоять (2.4M) — HITACHI EX90

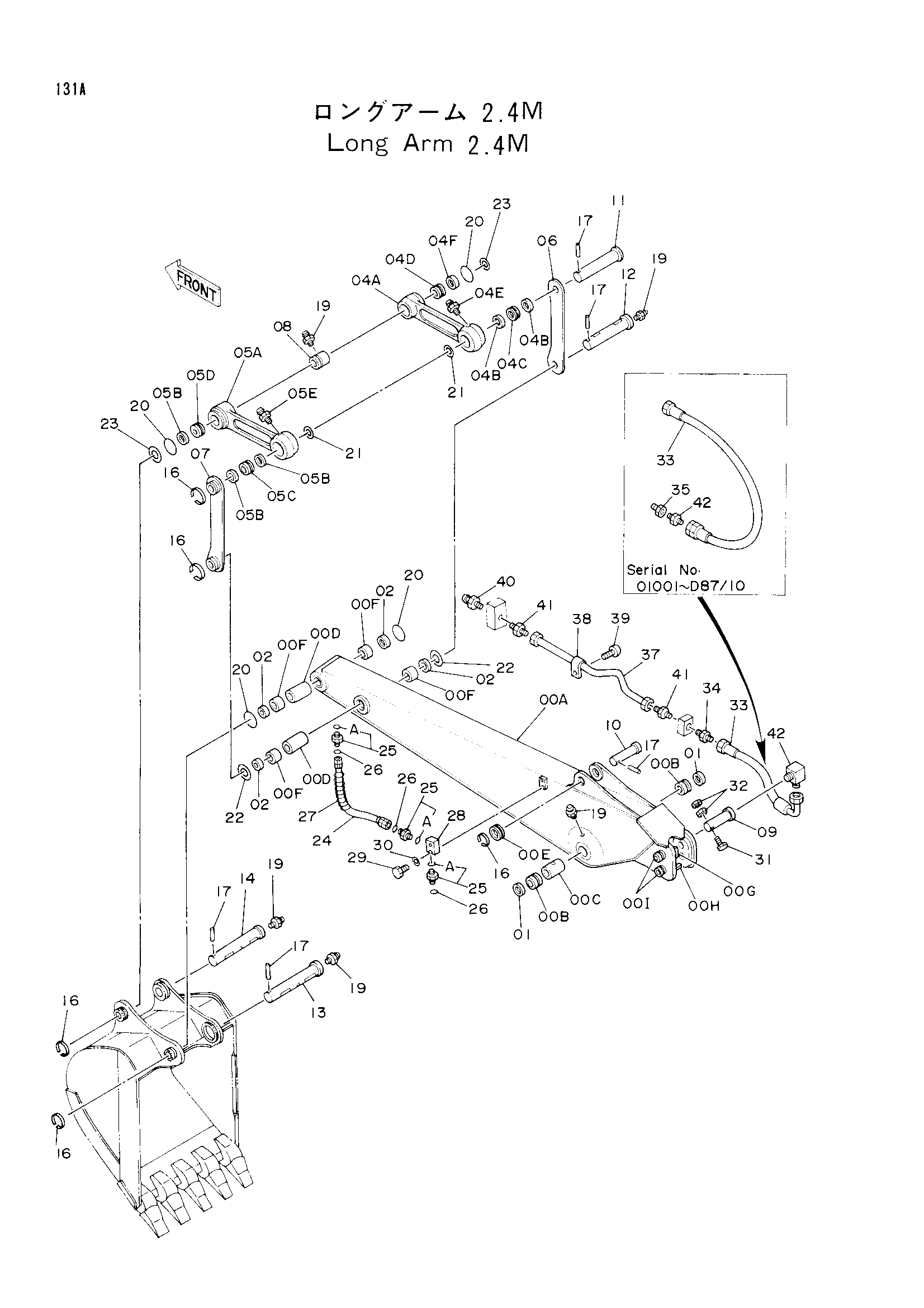

Заводская схема «Удлинённый рукоять (2.4M)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008923 | Рукоять удлинённый | 1 |
| 00A-I | 7019073 | Рукоять в сборе | 1 |
| 00B | 4198295 | Втулка | 2 |
| 00C | 4198374 | Трубка | 1 |
| 00D | 4088092 | Трубка | 2 |
| 00E | 4197030 | Ограничитель | 1 |
| 00F | 4198296 | Втулка | 4 |
| 00G | 4167833 | Пластина | 2 |
| 00H | 4167832 | Пластина | 2 |
| 00I | 4140629 | Ограничитель | 2 |
| 01 | 4082193 | Пылезащитное уплотнение | 2 |
| 02 | 4082194 | Пылезащитное уплотнение | 4 |
| 04A | 2023945 | Тяга | 1 |
| 04A-F | 8037893 | Тяга в сборе (правый) | 1 |
| 04B | 4082193 | Пылезащитное уплотнение | 2 |
| 04C | 4198295 | Втулка | 1 |
| 04D | 4198845 | Втулка | 1 |
| 04E | J75481 | Штуцер | 1 |
| 04F | 4082194 | Пылезащитное уплотнение | 1 |
| 05A | 2023946 | Тяга | 1 |
| 05A-F | 8037894 | Тяга в сборе (левый) | 1 |
| 05B | 4082193 | Пылезащитное уплотнение | 2 |
| 05C | 4198295 | Втулка | 1 |
| 05D | 4198845 | Втулка | 1 |
| 05E | J75481 | Штуцер | 1 |
| 05F | 4082194 | Пылезащитное уплотнение | 1 |
| 06 | 3037343 | Тяга | 1 |
| 07 | 9727023 | Тяга | 1 |
| 08 | 9706236 | Проставка | 1 |
| 09 | 3037434 замена: 3042767 | Палец | 1 |
| 09 | 3037434 замена: 4154656 | Палец | 1 |
| 09 | 3037434 замена: 4218061 | Палец | 1 |
| 09 | 3042767 | Палец | 1 |
| 10 | 3037436 | Палец | 1 |
| 11 | 3037437 | Палец | 1 |
| 12 | 3037432 | Палец | 1 |
| 13 | 3037431 | Палец | 1 |
| 14 | 3037690 | Палец | 1 |
| 16 | 4065688 | Кольцо | 6 |
| 17 | 4065689 | Палец | 6 |
| 19 | J75481 | Штуцер | 5 |
| 20 | 4069166 | Уплотнительное кольцо | 4 |
| 21 | 4075357 | Шайба 1.0 | 4 |
| 22 | 4082148 | Шайба 1.0 | 3 |
| 23 | 4081655 | Шайба 1.0 | 2 |
| 24 | 4205337 | Шланг | 2 |
| 25 | 4189602 | Адаптер | 6 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 6 |
| 27 | 4053607 | Защита шланга | 2 |
| 28 | 3038876 | Блок | 2 |
| 29 | J901060 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | M221600 | Болт | 1 |
| 32 | J951016 | Гайка | 2 |
| 33 | 4205357 | Нейлоновый шланг | 1 |
| 33 | 4218061 | Нейлоновый шланг | 1 |
| 34 | 4154651 | Адаптер | 1 |
| 35 | 4078859 | Переходник | 1 |
| 37 | 4208193 | Трубка | 1 |
| 38 | 4000854 | Зажим трубка | 1 |
| 39 | M430610 | Винт | 1 |
| 40 | J75581 | Штуцер | 1 |
| 41 | 4130169 | Штуцер трубки | 2 |
| 42 | 4154655 | Угловой штуцер | 1 |
| 42 | 4154656 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
