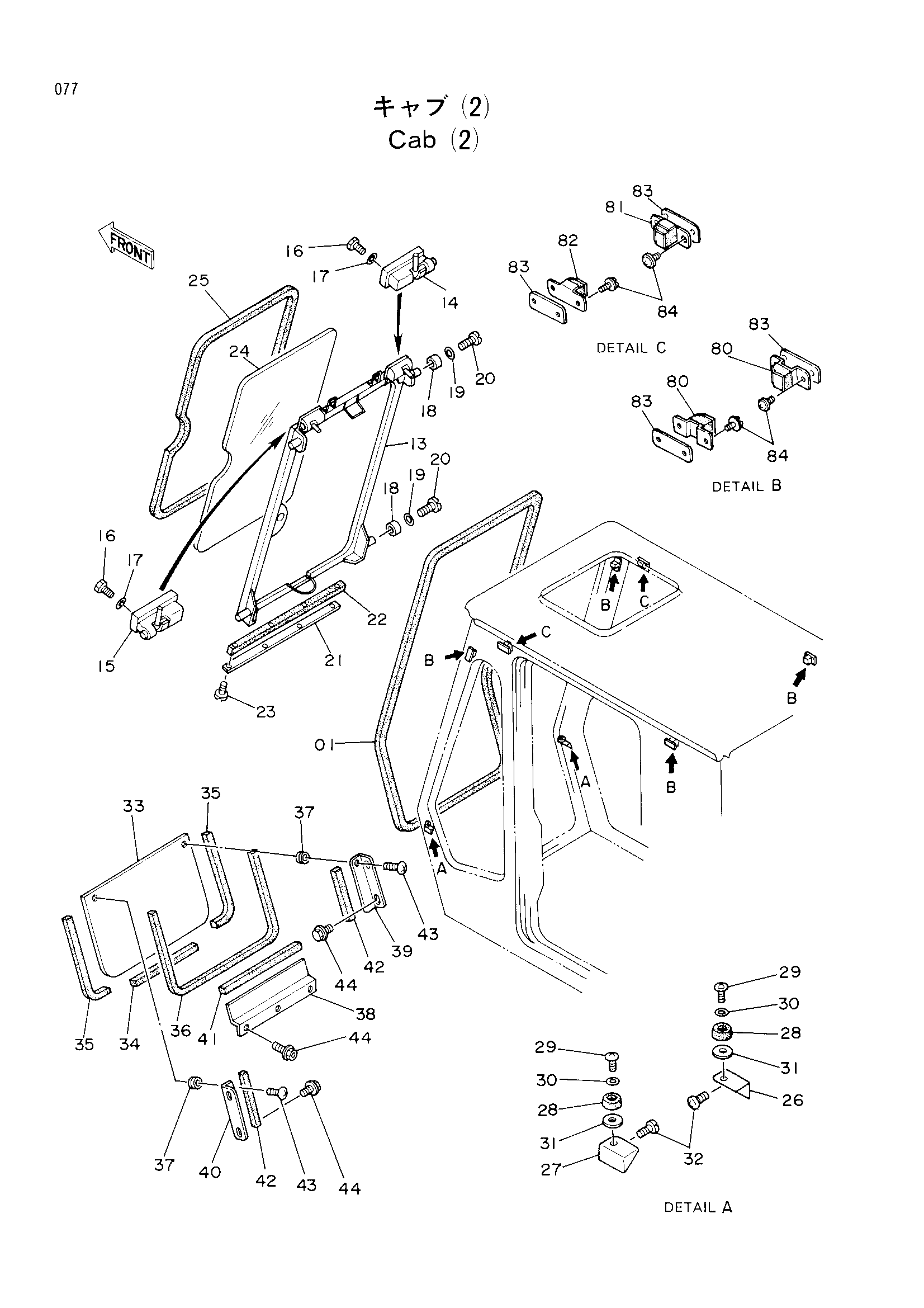

Кабина (2) — HITACHI EX90

Заводская схема «Кабина (2)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4141616	Веатхер стрип	1
13	4217826	Рама	1
14	4147957	Замок	1
15	4147958	Замок	1
16	J901016	Болт	4
17	A590910	Пружинная шайба	4
18	4141623	Ролик	4
19	A590105	Плоская шайба	4
20	4141748	Винт	4
21	4141620	Пластина	1
22	4141621	Резиновая прокладка	1
23	M470516	Винт	4
24	4217827	Стекло	1
25	4141617	Веатхер стрип	1
26	4217828	Кронштейн	1
27	4217829	Кронштейн	1
28	4141626	Резиновая прокладка	2
29	4141741	Винт	2
30	A590108	Плоская шайба	2
31	4148517	Шайба	2
32	4141743	Винт	4
33	4217831	Стекло	1
34	4217830	Веатхер стрип	1
35	4217832	Веатхер стрип	2
36	4217935	Резиновая прокладка	1
37	4141880	Резиновая втулка	2
38	4217833	Кронштейн	1
39	4217834	Кронштейн	1
40	4217835	Кронштейн	1
41	4217836 замена: 4233072	Веатхер стрип	1
41	4233072	Веатхер стрип	1
42	4217837 замена: 4233073	Веатхер стрип	2
42	4233073	Веатхер стрип	2
43	4219493	Винт	2
44	4217838	Винт	7
80	4141693	Ограничитель	4
81	4141695	Ограничитель	1
82	4141696	Ограничитель	1
83	4217936	Регулировочная шайба	6
84	4141743	Винт	12

Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
