Поддерживающий каток — HITACHI EX90

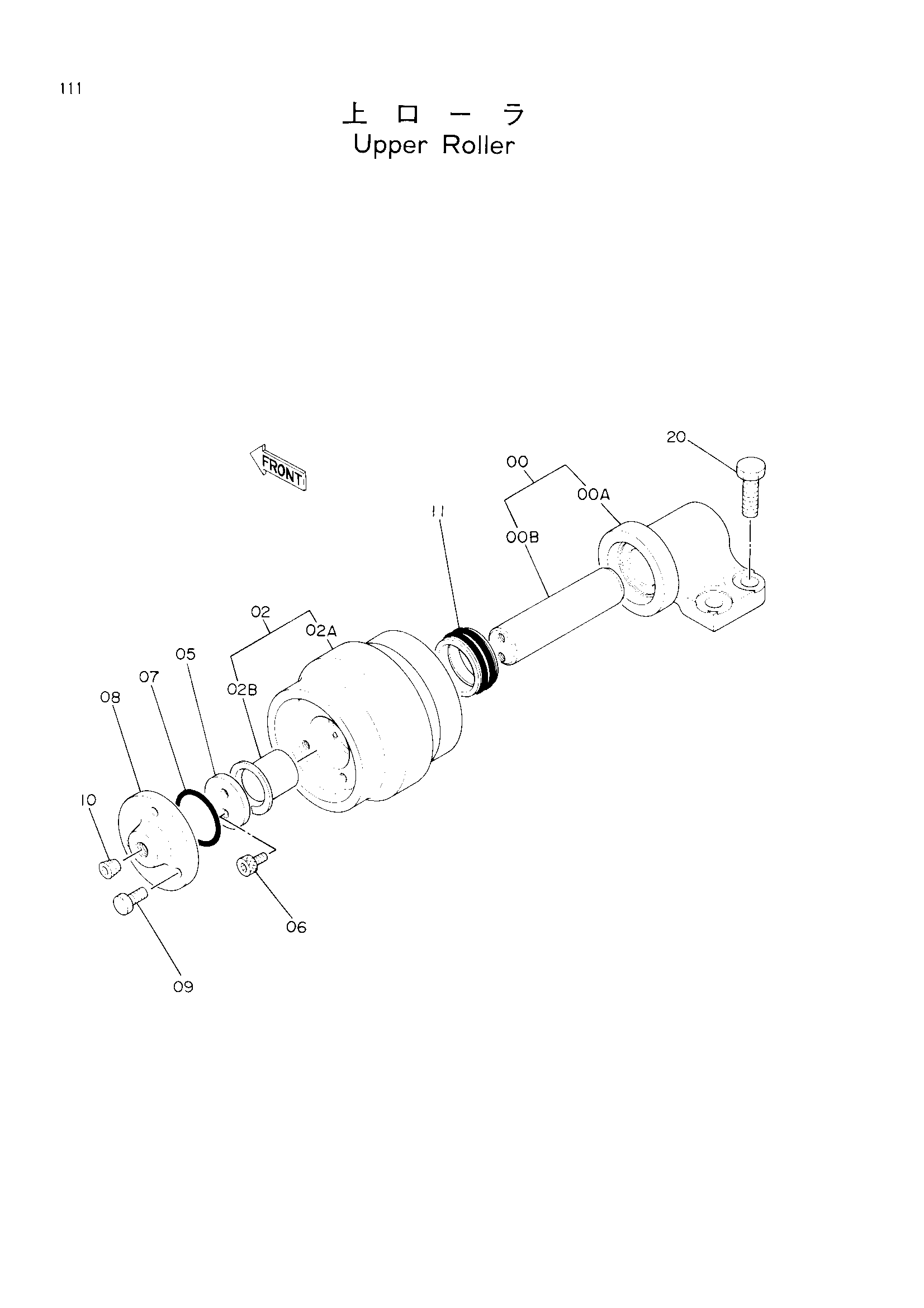

Заводская схема «Поддерживающий каток» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074471 | Кронштейн в сборе | 1 |
| 00-11 | 9062403 | Каток верхний в сборе | 2 |
| 02 | 9074429 | Каток (с втулка) | 1 |
| 02A | 3032808 | Ролик | 1 |
| 02B | 4175763 | Втулка | 1 |
| 05 | 4175765 | Шайба | 1 |
| 06 | M340814 | Болт с внутренним шестигранником | 2 |
| 07 | A810040 | Уплотнительное кольцо | 1 |
| 08 | 4175762 | Крышка | 1 |
| 09 | M220818 | Болт | 3 |
| 10 | 94-2011 | Пробка | 1 |
| 11 | 4122070 | Комплект уплотнений | 1 |
| 11 | 4176379 замена: 4122070 | Комплект уплотнений | 1 |
| 20 | J901235 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
