Крышка (1) — HITACHI EX90

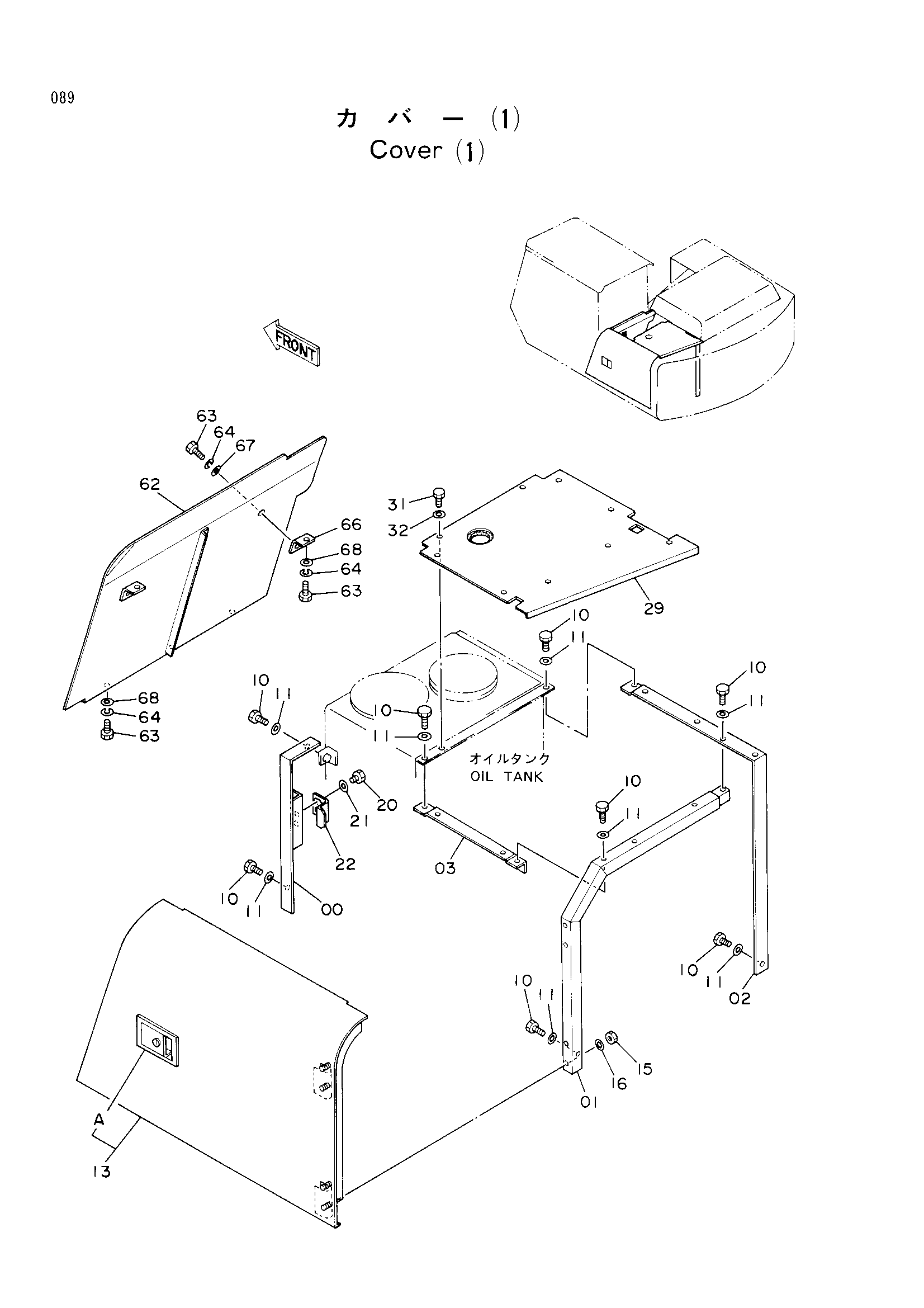

Заводская схема «Крышка (1)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9726901 | Опора | 1 |
| 01 | 8037435 | Опора | 1 |
| 02 | 8037438 | Опора | 1 |
| 03 | 9726900 | Опора | 1 |
| 10 | J901225 | Болт | 8 |
| 11 | A590112 | Плоская шайба | 8 |
| 13 | 6008245 | Дверь | 1 |
| 13A | 7017862 | Дверь блокировка | 1 |
| 15 | J950012 | Гайка | 4 |
| 16 | A590112 | Плоская шайба | 4 |
| 20 | J901225 | Болт | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | 4214804 | Ограничитель | 1 |
| 29 | 8037439 | Крышка | 1 |
| 31 | J901225 | Болт | 9 |
| 32 | A590112 | Плоская шайба | 9 |
| 62 | 7018706 | Крышка | 1 |
| 63 | J901020 | Болт | 7 |
| 64 | A590910 | Пружинная шайба | 7 |
| 66 | 4216587 | Кронштейн | 2 |
| 67 | J217083 | Плоская шайба | 2 |
| 68 | A590110 | Плоская шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
