Масляный радиатор трубопроводы (1) — HITACHI EX90

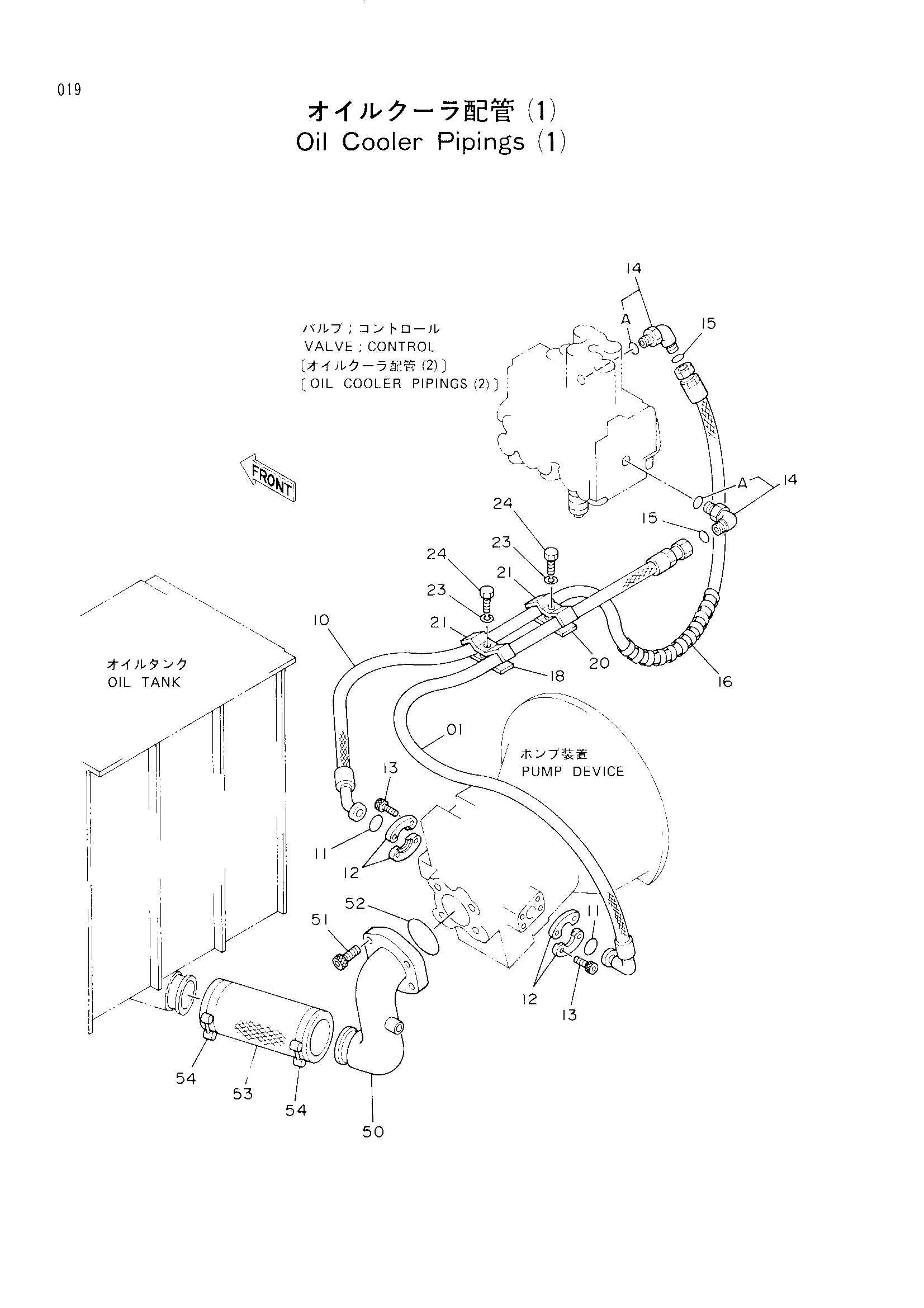

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217347 | Шланг | 1 |
| 10 | 4196237 | Шланг | 1 |
| 11 | 971489 | Уплотнительное кольцо | 2 |
| 12 | 986910 | Разъёмный фланец | 4 |
| 13 | M341030 | Болт с внутренним шестигранником | 8 |
| 14 | 4157562 | Угловой штуцер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | 4044420 | Защитный кожух | 1 |
| 18 | 9727822 | Хомут | 1 |
| 20 | 9727633 | Хомут | 1 |
| 21 | 4202103 | Хомут | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 24 | J901265 | Болт | 2 |
| 50 | 8037544 | Всасывающая трубка | 1 |
| 51 | M341640 | Болт с внутренним шестигранником | 4 |
| 51 | M341645 замена: M341640 | Болт с внутренним шестигранником | 4 |
| 52 | A811085 | Уплотнительное кольцо | 1 |
| 53 | 4501770 | Шланг | 1 |
| 54 | 4152704 замена: 4263765 | Хомут шланга | 2 |
| 54 | 4263765 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
