Стрела — HITACHI EX90

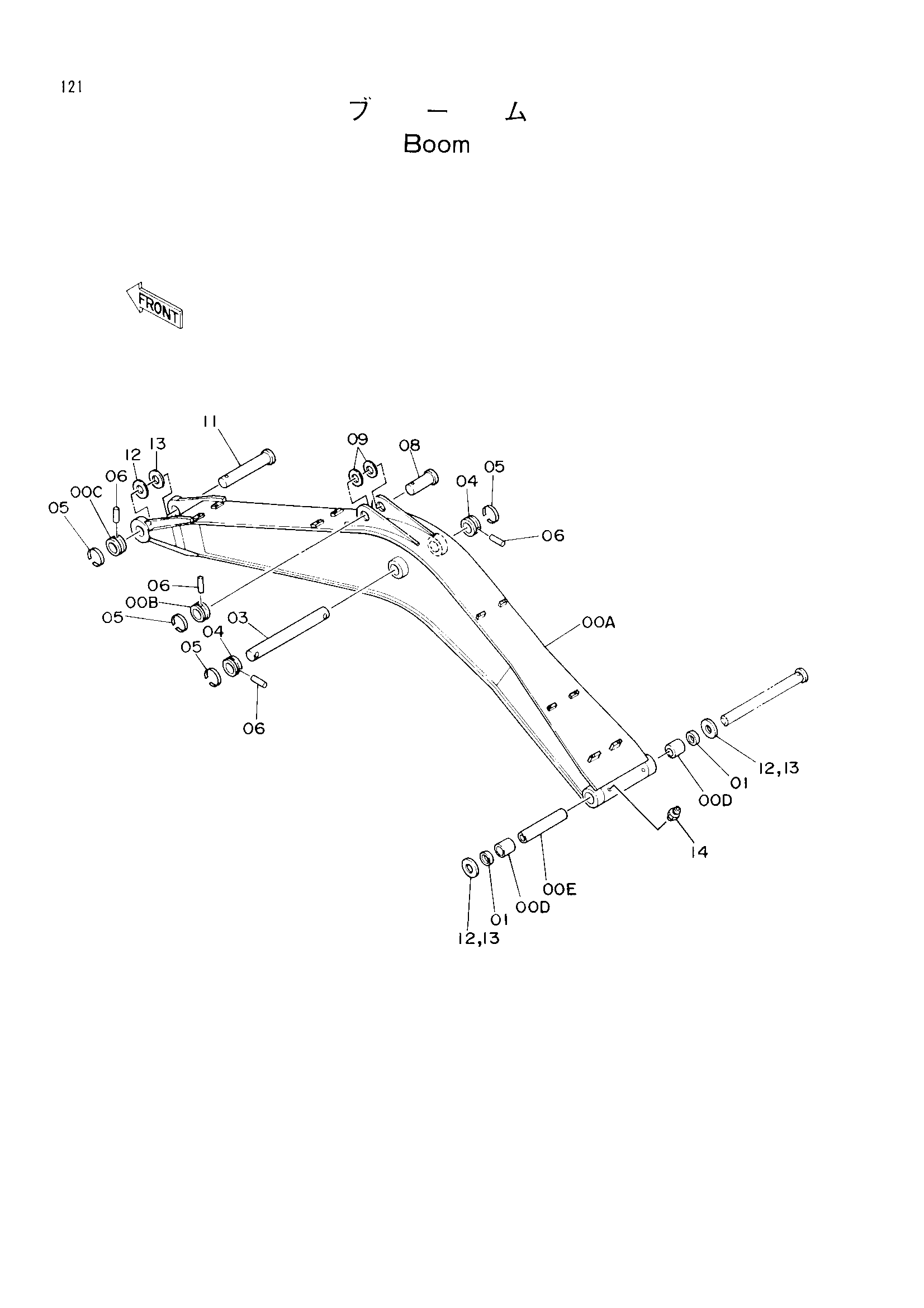

Заводская схема «Стрела» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5002002 | Стрела | 1 |
| 00A-E | 7017840 | Стрела в сборе | 1 |
| 00B | 4197030 | Ограничитель | 1 |
| 00C | 4197033 | Ограничитель | 1 |
| 00D | 4196556 | Втулка | 2 |
| 00E | 4198286 | Трубка | 1 |
| 01 | 4065687 | Пылезащитное уплотнение | 2 |
| 03 | 3037433 замена: 3051134 | Палец | 1 |
| 03 | 3051134 | Палец | 1 |
| 04 | 4197033 | Ограничитель | 2 |
| 05 | 4065688 | Кольцо | 4 |
| 06 | 4065689 | Палец | 4 |
| 08 | 3037434 | Палец | 1 |
| 09 | 4081655 | Шайба | 2 |
| 11 | 3037435 | Палец | 1 |
| 12 | 4087470 | Шайба | 3 |
| 13 | 4075360 | Шайба | 3 |
| 14 | J75482 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
