Облицовка (4) — HITACHI EX90

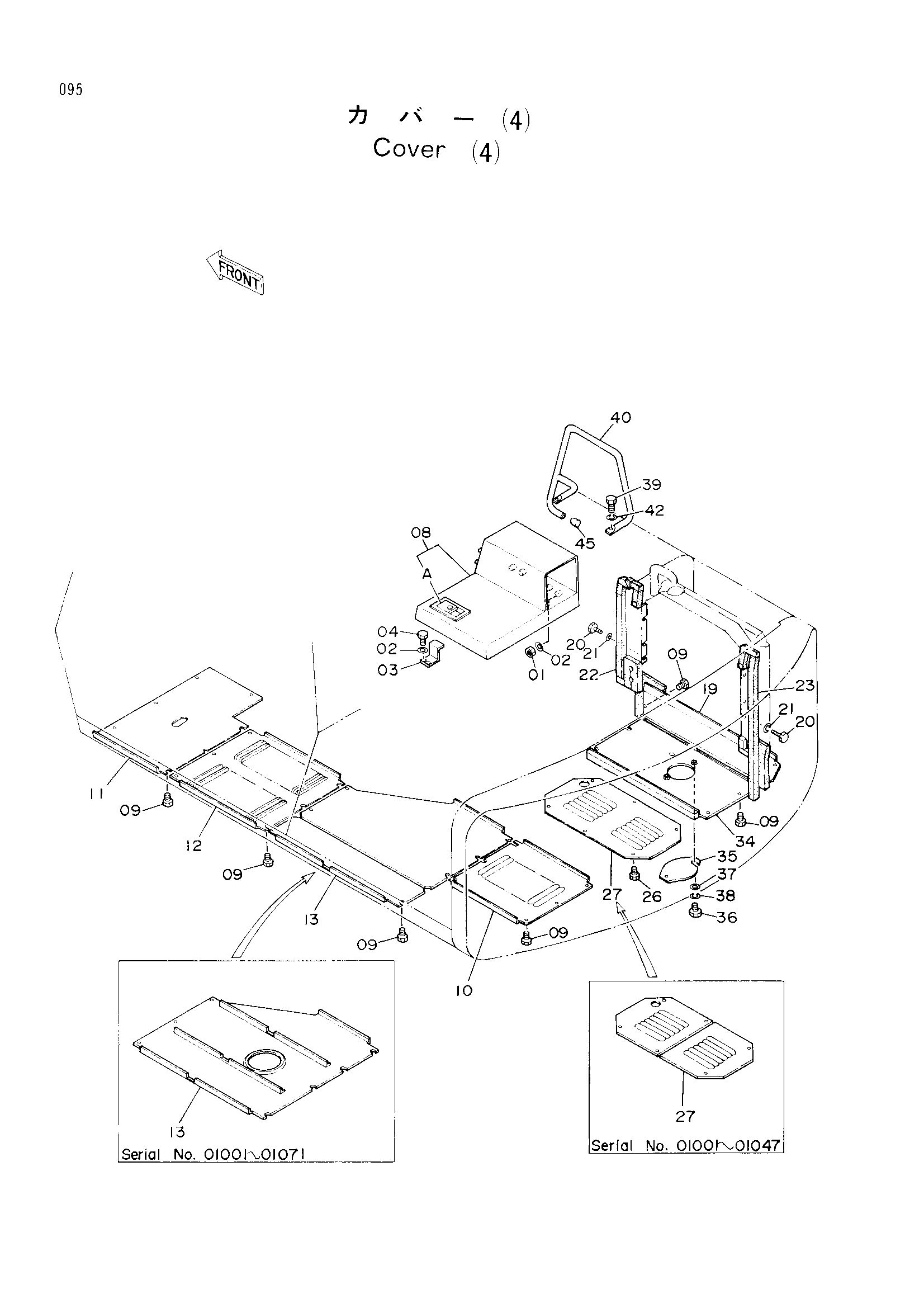

Заводская схема «Облицовка (4)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J950012 | Гайка | 4 |
| 02 | A590112 | Плоская шайба | 6 |
| 03 | 9726648 | Ограничитель | 1 |
| 04 | J901225 | Болт | 2 |
| 08 | 6008611 | Крышка | 1 |
| 08A | 7017862 | Дверь блокировка | 1 |
| 09 | J031230 | Болт с шайбой | 34 |
| 10 | 3038218 | Крышка | 1 |
| 11 | 3037483 | Крышка | 1 |
| 12 | 3037246 | Крышка | 1 |
| 13 | 7017738 | Крышка | 1 |
| 13 | 7019825 | Крышка | 1 |
| 19 | 8039984 | Крышка | 1 |
| 20 | J901225 | Болт | 6 |
| 21 | A590912 | Пружинная шайба | 6 |
| 22 | 8037428 | Крышка | 1 |
| 23 | 8037429 | Крышка | 1 |
| 26 | J031230 | Болт с шайбой | 6 |
| 27 | 4213083 | Крышка | 1 |
| 27 | 8035782 замена: 4213083 | Крышка | 1 |
| 34 | 8040067 | Крышка | 1 |
| 35 | 4050213 | Крышка | 1 |
| 36 | J900820 | Болт | 2 |
| 37 | A590108 | Плоская шайба | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 39 | J901225 | Болт | 2 |
| 40 | 8037605 | Стойка | 1 |
| 42 | A590912 | Пружинная шайба | 2 |
| 45 | 4094101 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
