Передний трубопроводы — HITACHI EX90

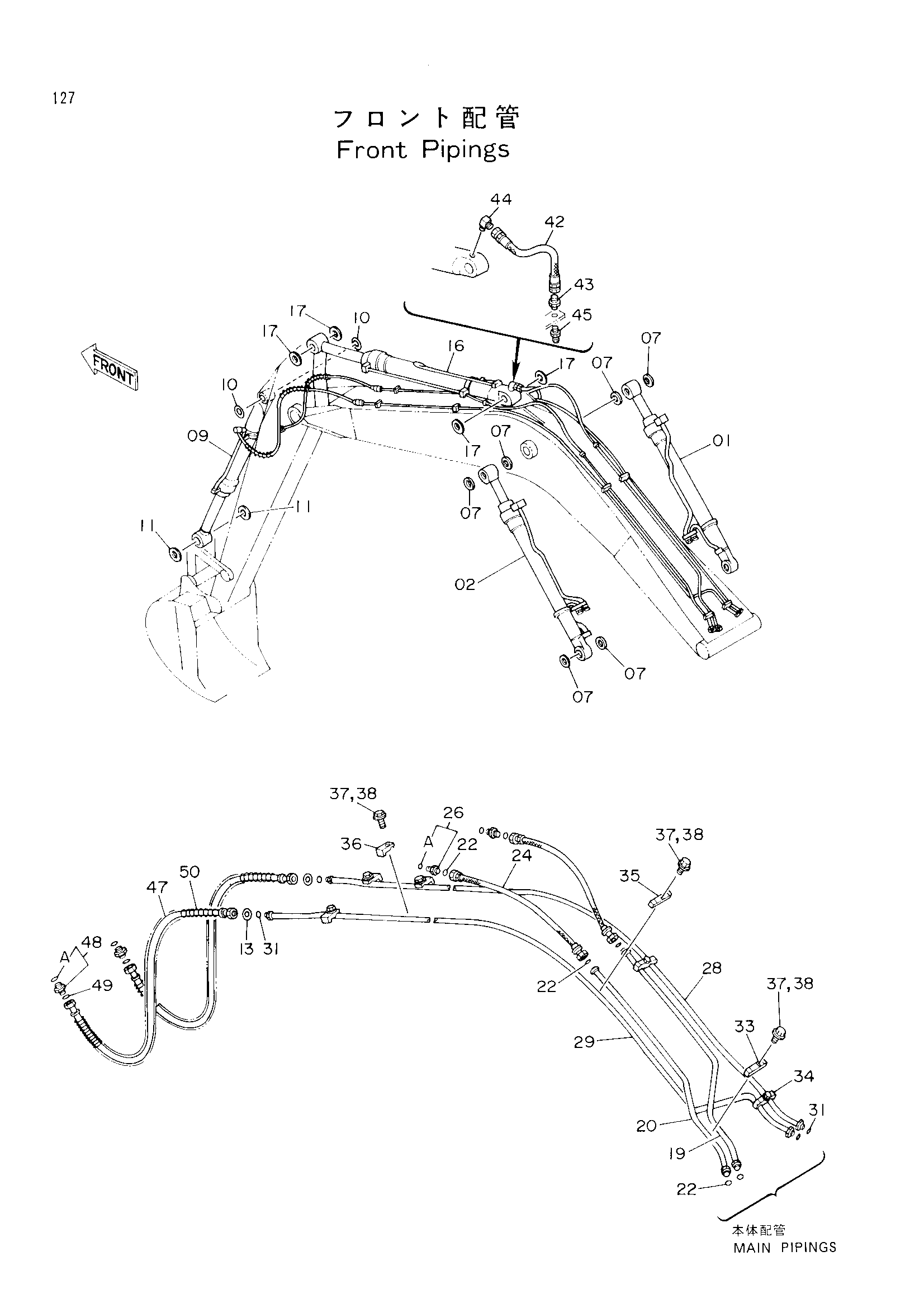

Заводская схема «Передний трубопроводы» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4194435 | Гидроцилиндр стрелы (правый) | 1 |
| 02 | 4194436 | Гидроцилиндр стрелы (левый) | 1 |
| 07 | 4065687 | Пылезащитное уплотнение | 8 |
| 09 | 4194438 | Гидроцилиндр ковша | 1 |
| 10 | 4082194 | Пылезащитное уплотнение | 2 |
| 11 | 4082193 | Пылезащитное уплотнение | 2 |
| 13 | 4073051 | Шайба | 2 |
| 16 | 4194437 | Гидроцилиндр рукояти | 1 |
| 17 | 4082194 | Пылезащитное уплотнение | 4 |
| 19 | 8038066 | Трубка | 1 |
| 20 | 8038065 | Трубка | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 6 |
| 24 | 4197797 | Шланг | 2 |
| 26 | 4189619 | Адаптер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 8038067 | Трубка | 1 |
| 29 | 8038068 | Трубка | 1 |
| 31 | 4138938 | Уплотнительное кольцо | 4 |
| 33 | 4189859 | Хомут трубки | 1 |
| 34 | 4189858 | Хомут трубки | 1 |
| 35 | 4141806 | Хомут трубки | 2 |
| 36 | 4190125 | Хомут трубки | 4 |
| 37 | J011250 | Болт с шайбой | 8 |
| 37 | J901250 замена: J011250 | Болт | 8 |
| 38 | A590912 | Пружинная шайба | 8 |
| 42 | 4205342 | Нейлоновый шланг | 1 |
| 43 | 4154651 | Адаптер | 1 |
| 44 | 4154656 | Угловой штуцер | 1 |
| 45 | J75481 | Штуцер | 1 |
| 47 | 4197796 | Шланг | 2 |
| 48 | 4189602 | Адаптер | 2 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4138938 | Уплотнительное кольцо | 2 |
| 50 | 4053607 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
