Управление двигателем рычаг (2)<DX> — HITACHI EX90

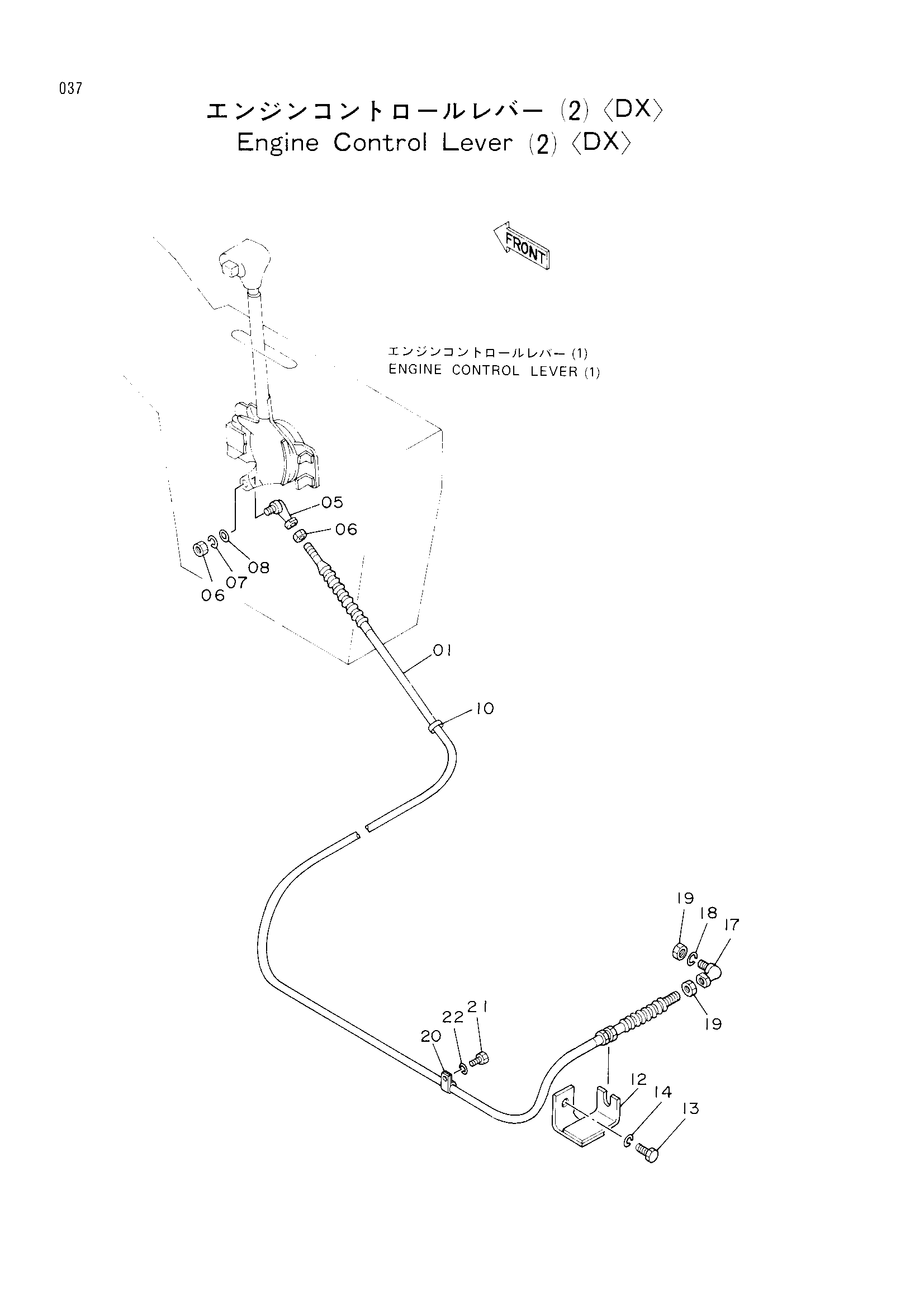

Заводская схема «Управление двигателем рычаг (2)<DX>» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210230 | Трос управления | 1 |
| 05 | 4056016 | Шарнир | 1 |
| 06 | M500504 | Гайка | 2 |
| 07 | A590905 | Пружинная шайба | 1 |
| 08 | A590105 | Плоская шайба | 1 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 12 | 9724736 | Кронштейн | 1 |
| 13 | J900825 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 17 | 4056016 | Шарнир | 1 |
| 18 | A590905 | Пружинная шайба | 1 |
| 19 | M500504 | Гайка | 2 |
| 20 | 4000853 | Зажим трубка | 1 |
| 21 | J900612 | Болт | 1 |
| 22 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
