Клапан крышка деталь — HITACHI EX90

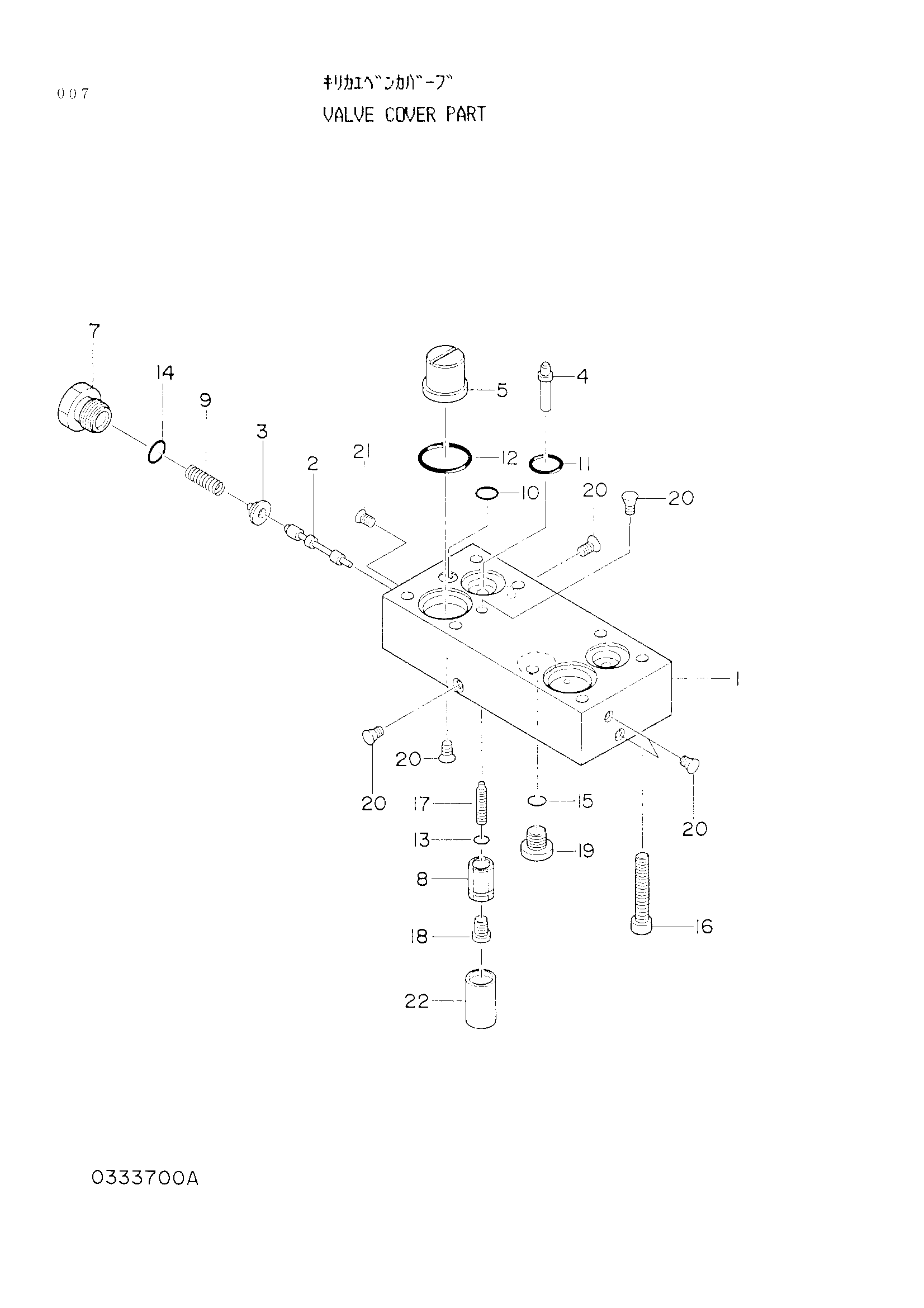

Заводская схема «Клапан крышка деталь» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4217413 | Клапан крышка деталь | 1 | |
| 3 | 0215103 | Седло пружины | 1 |
| 4 | 0311901 | Седло пружины | 2 |
| 5 | 0333701 | Поршень | 2 |
| 7 | 0311903 | Пробка | 1 |
| 8 | 0215109 | Гайка | 2 |
| 9 | 0311904 | Пружина | 1 |
| 10 | 0215215 | Уплотнительное кольцо | 1 |
| 11 | 0311905 | Уплотнительное кольцо | 2 |
| 12 | 0264107 | Уплотнительное кольцо | 2 |
| 13 | 4113154 | Уплотнительное кольцо | 2 |
| 14 | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 957366 | Уплотнительное кольцо | 1 |
| 16 | 0311906 | Болт с внутренним шестигранником | 8 |
| 17 | 0311907 | Установочный винт | 2 |
| 18 | 0215015 | Пробка | 2 |
| 19 | 0215221 | Пробка | 1 |
| 22 | 0324404 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
