Пилотный трубопроводы (1)<SDX> — HITACHI EX90

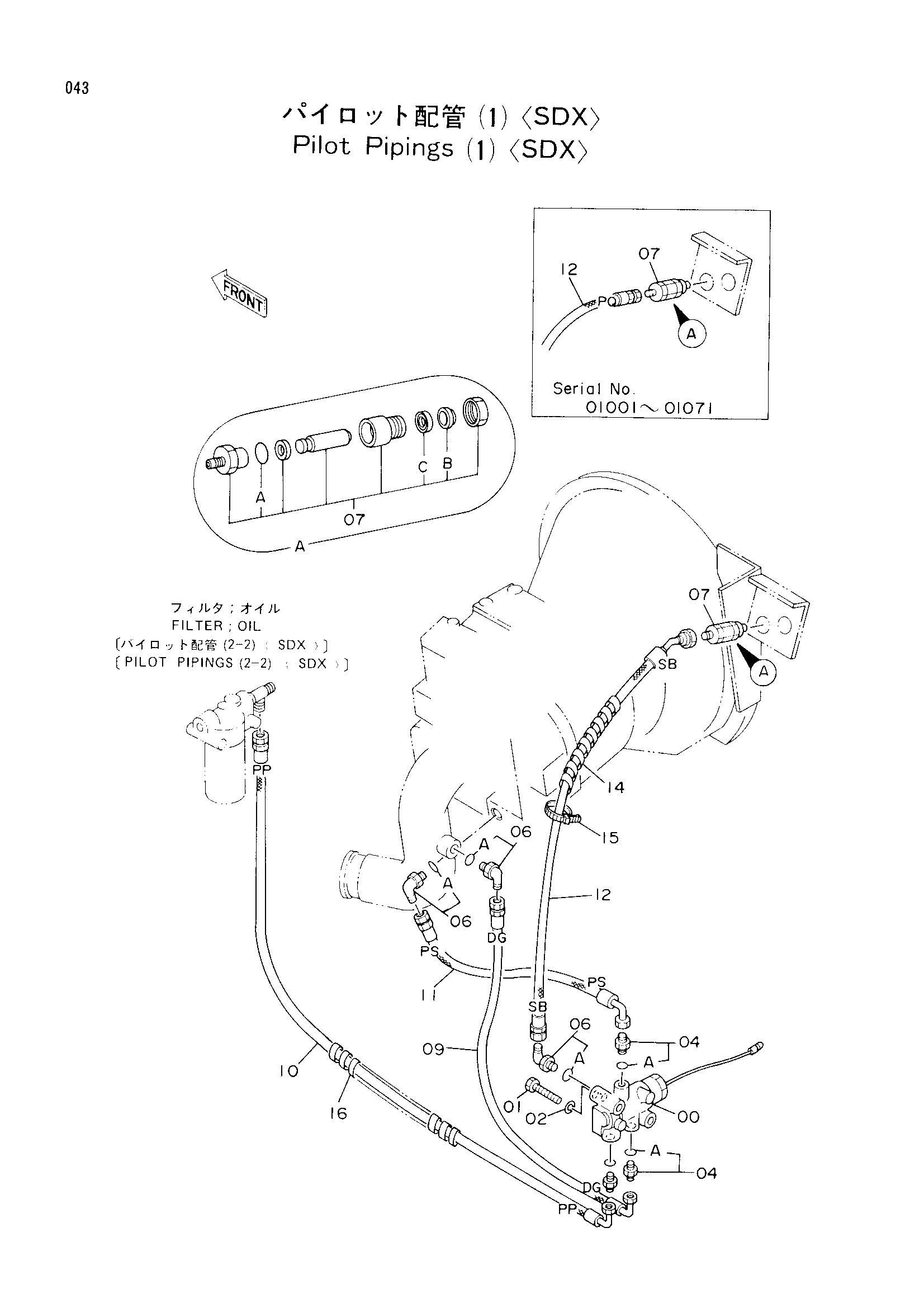

Заводская схема «Пилотный трубопроводы (1)<SDX>» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 1 |
| 01 | J900865 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 04 | 4200465 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4187914 | Гидроцилиндр | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 07B | 4310968 | Грязесъёмное кольцо | 1 |
| 07C | 4310969 | Уплотнение | 1 |
| 09 | 4213851 | Нейлоновый шланг (DG) | 1 |
| 10 | 4213852 замена: 4276961 | Нейлоновый шланг (PP) | 1 |
| 10 | 4276961 | Нейлоновый шланг (PP) | 1 |
| 11 | 4213853 | Нейлоновый шланг (PS) | 1 |
| 12 | 4200494 | Шланг (SB) | 1 |
| 12 | 4213854 замена: 4200494 | Шланг (PQ) | 1 |
| 14 | 4044420 | Защитный кожух | 1 |
| 15 | 4121859 | Ленточный зажим | 1 |
| 16 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
