Каталог запчастей HITACHI
Электрооборудование (1)<SDX> — HITACHI EX90

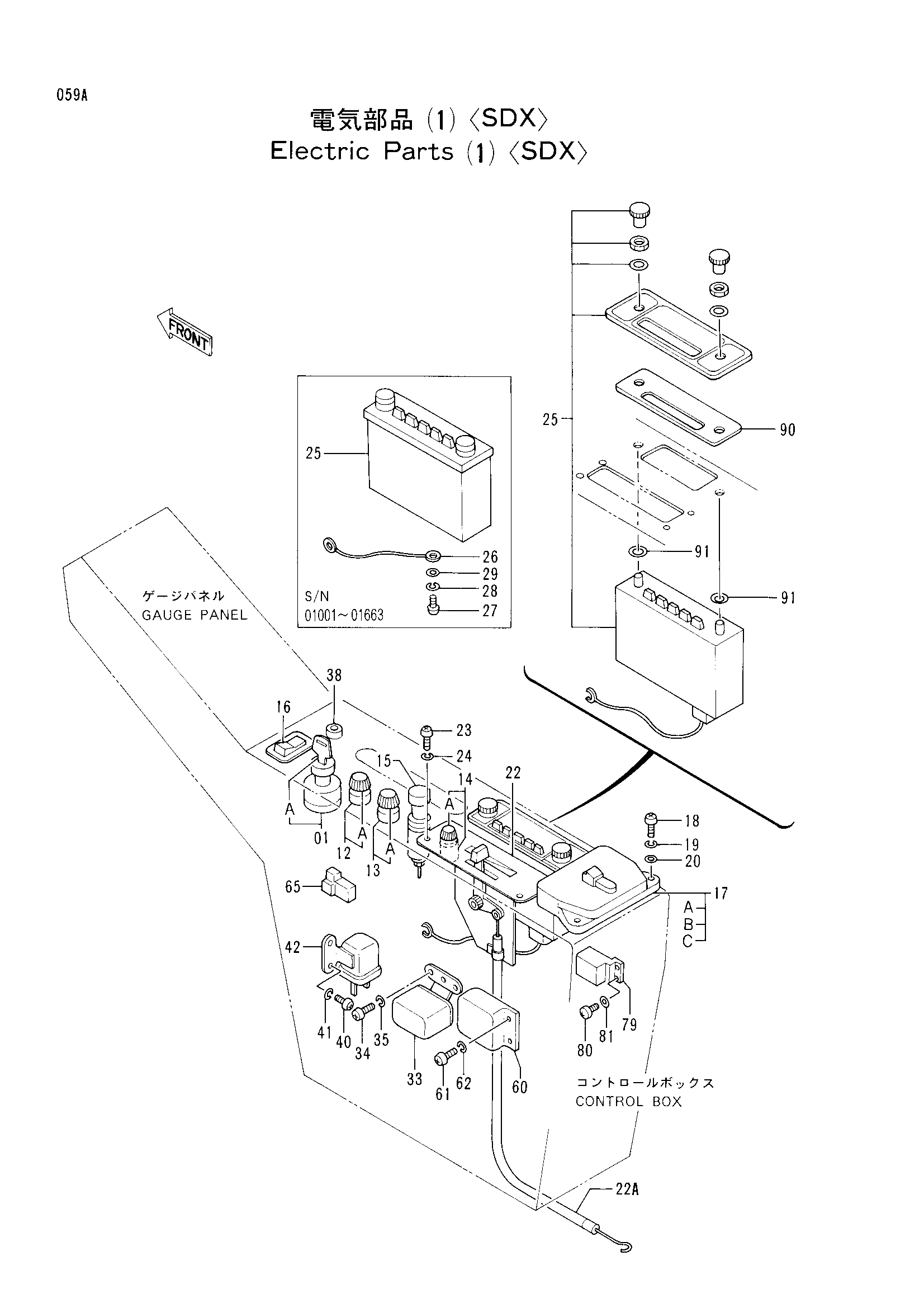

Заводская схема «Электрооборудование (1)<SDX>» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Замок зажигания | 1 |
| 01 | 4186745 | Замок зажигания | 1 |
| 01A | 4187757 | Шпонка запуск (но.х800) | 1 |
| 01A | 4187759 | Шпонка запуск | 1 |
| 12 | 4184396 | Выключатель (освещение) | 1 |
| 12A | 4268740 | Ручка | 1 |
| 13 | 4184398 | Выключатель (стеклоочиститель) | 1 |
| 13A | 4268741 | Ручка | 1 |
| 14 | 4184397 | Выключатель (машина отопитель) | 1 |
| 14A | 4268750 | Ручка | 1 |
| 15 | 4184395 | Лигхтер | 1 |
| 16 | 4213141 замена: 4251778 | Выключатель (кханге OF моде) | 1 |
| 16 | 4213141 замена: 4251779 | Выключатель (кханге OF моде) | 1 |
| 16 | 4251778 | Выключатель (кханге OF моде) | 1 |
| 17 | 4184394 | Короб предохранитель | 1 |
| 17A | 4208246 | Предохранитель (1A) | 3 |
| 17B | 4195610 | Предохранитель (10A) | 9 |
| 17C | 4127781 | Предохранитель (15A) | 5 |
| 18 | J850625 | Винт | 2 |
| 19 | J251006 | Пружинная шайба | 2 |
| 20 | J250006 | Плоская шайба | 2 |
| 22 | 4189169 | Контроллер | 1 |
| 22A | 4248908 | Трос | 1 |
| 23 | J850410 | Винт | 2 |
| 24 | J251004 | Пружинная шайба | 2 |
| 25 | 4043976 | Радио | 1 |
| 25 | 4335726 | Радио | 1 |
| 26 | 4146992 | Провод электрический | 1 |
| 27 | M430510 | Винт | 1 |
| 28 | A590905 | Пружинная шайба | 1 |
| 29 | A590105 | Плоская шайба | 1 |
| 33 | 4505392 | Реле | 1 |
| 34 | M430610 | Винт | 2 |
| 35 | A590906 | Пружинная шайба | 2 |
| 38 | 4146754 | Резиновая прокладка | 1 |
| 40 | M430513 | Винт | 2 |
| 41 | A590905 | Пружинная шайба | 2 |
| 42 | 4152940 | Реле хоурметер | 1 |
| 60 | 4189180 | Таймер | 1 |
| 61 | M430610 | Винт | 2 |
| 62 | A590906 | Пружинная шайба | 2 |
| 65 | 4192489 | Диод | 1 |
| 79 | 4205029 | Реле | 1 |
| 80 | M430610 | Винт | 2 |
| 81 | A590906 | Шайба | 2 |
| 90 | 4335462 | Пластина | 1 |
| 91 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
